Киосковая тупиковая КТП без РУВН с номинальной мощностью трансформатора 40-1000 кВа

Описание

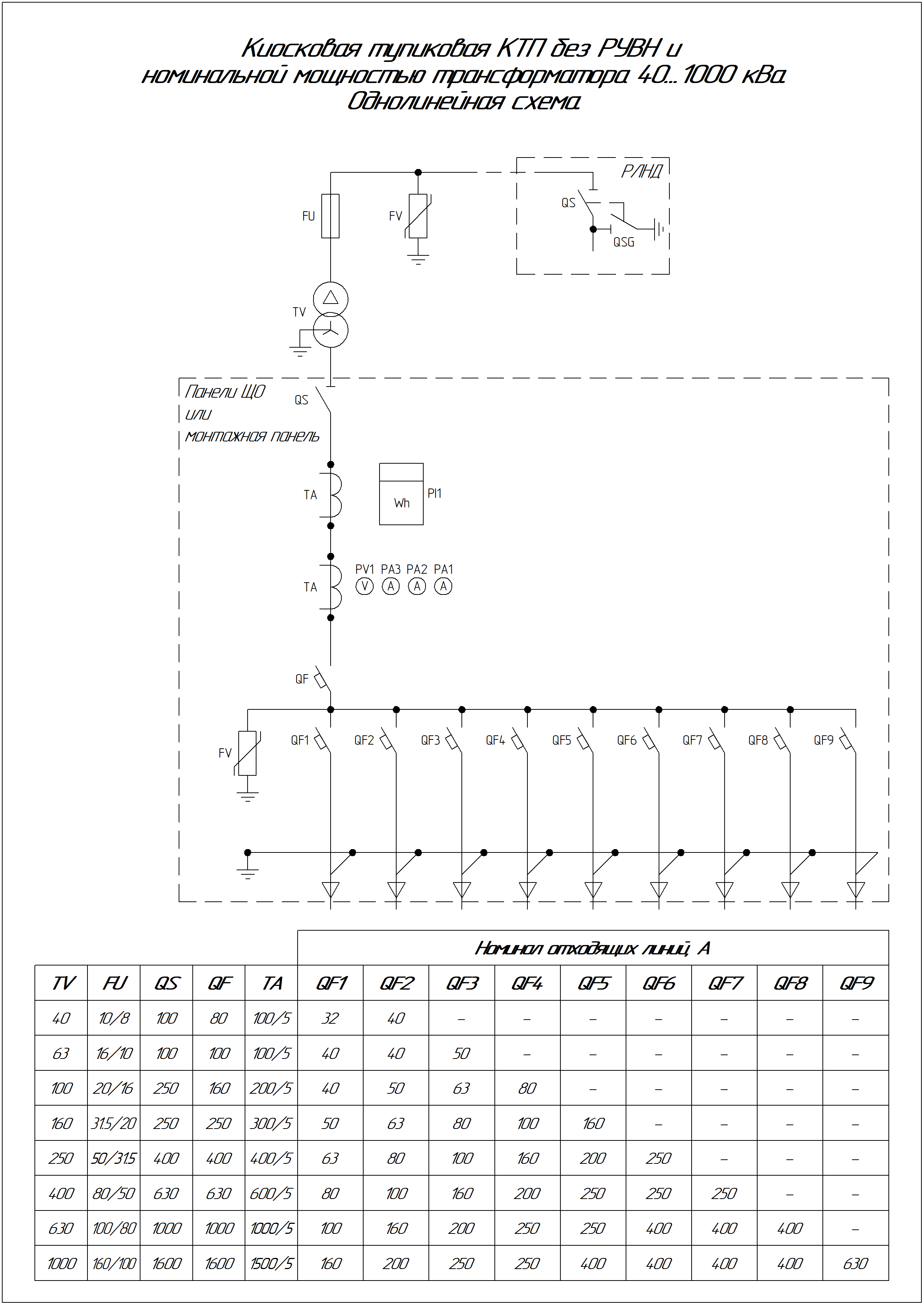

Типовые схемы

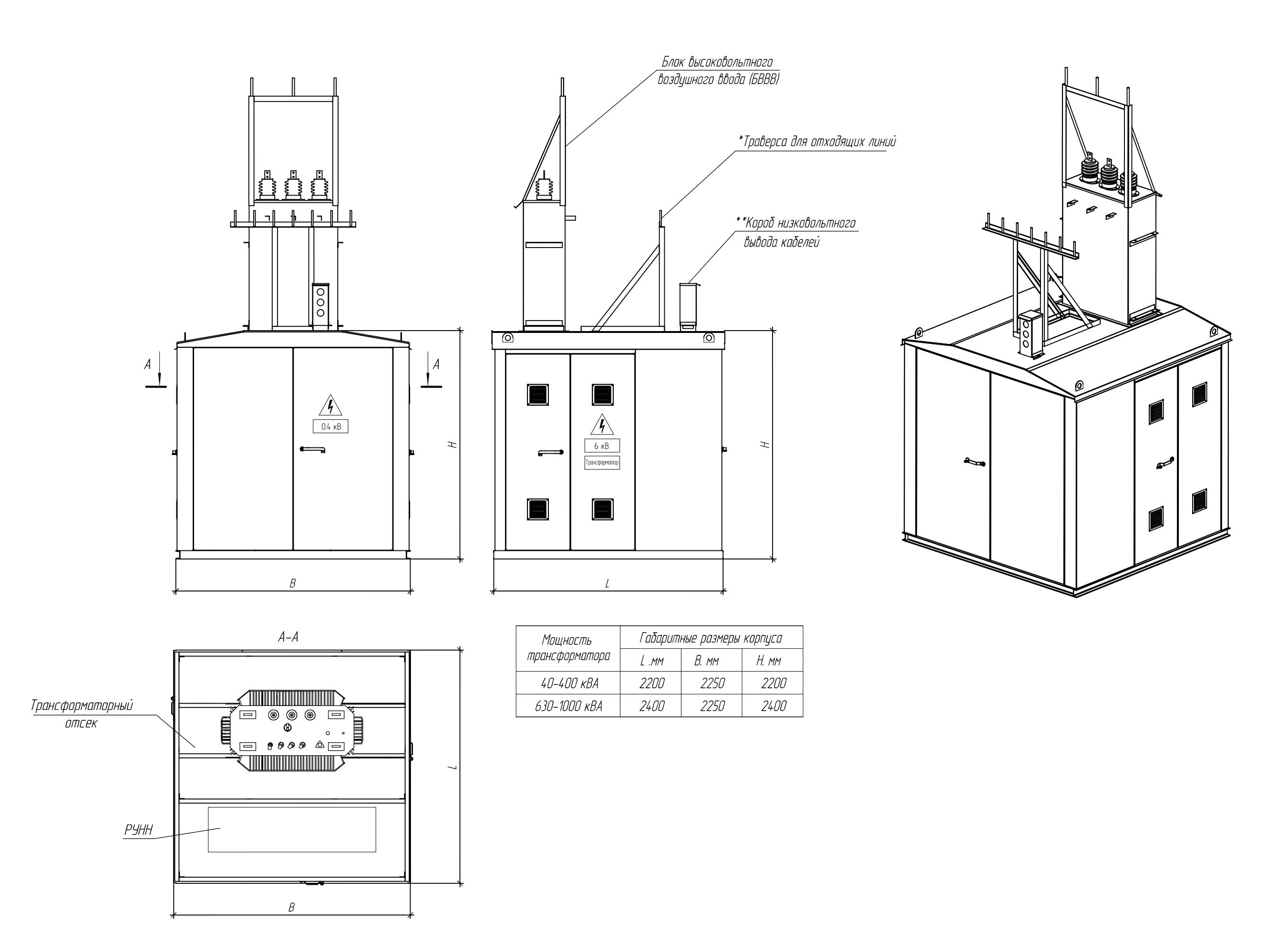

Габаритно-компоновочные решения

Реализованные проекты

Киосковая тупиковая КТП без РУВН - Компания РОСИНТЕХ

Комплектные трансформаторные подстанции киоскового типа наружной установки, мощностью от 16 до 1000 кВА предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6 (10) кВ, преобразования его в напряжение 0,4 кВ и распределения по потребителям.

Область применения трансформаторных подстанций данного типа: системы электроснабжения жилищно-коммунальных объектов, промышленных предприятий, коттеджных поселков и зон индивидуальной застройки в сетях с изолированной нейтралью на стороне 6(10) кВ и с глухозаземленной нейтралью на стороне 0,4 кВ.

Основное отличие данного типа КТП, существенно влияющее на стоимость готового изделия, является легкий, цельнометаллический не утепленный корпус из листовых панелей устанавливаемых на пространственном каркасе.

Проект по изготовлению КТП-В/К-160/6/,04 для обустройства нефтяных месторождений ООО «Лукойл-Пермь»

Корпус габаритом 2200х2250х2200 (мощность до 400кВа) выполнен из стали толщиной 2мм, окрашен в корпоративные цвета ПАО «ЛУКОЙЛ» материалами «HEMPEL» и состоит из двух отсеков: отсек РУНН; трансформаторный отсек.

Тип силового трансформатора: масляный герметичный энергосберегающий ТМГ12-160/6/0,4 Д/Y-11. РУНН: Коммутационные аппараты производства «КЭАЗ» серии Opti установлены на монтажной панели.

Система учета электроэнергии реализована на счетчиках СЭТ-4ТМ производства НППО «Им. М.В. Фрунзе» со встроенным коммуникатором с возможностью передачи данных по GSM-каналу. В целях компенсации реактивной мощности установлена УКРМ-0,4 мощностью 40кВар с фильтром гармоник. В охранных целях в КТП установлена система оповещения о несанкционированном доступе.
