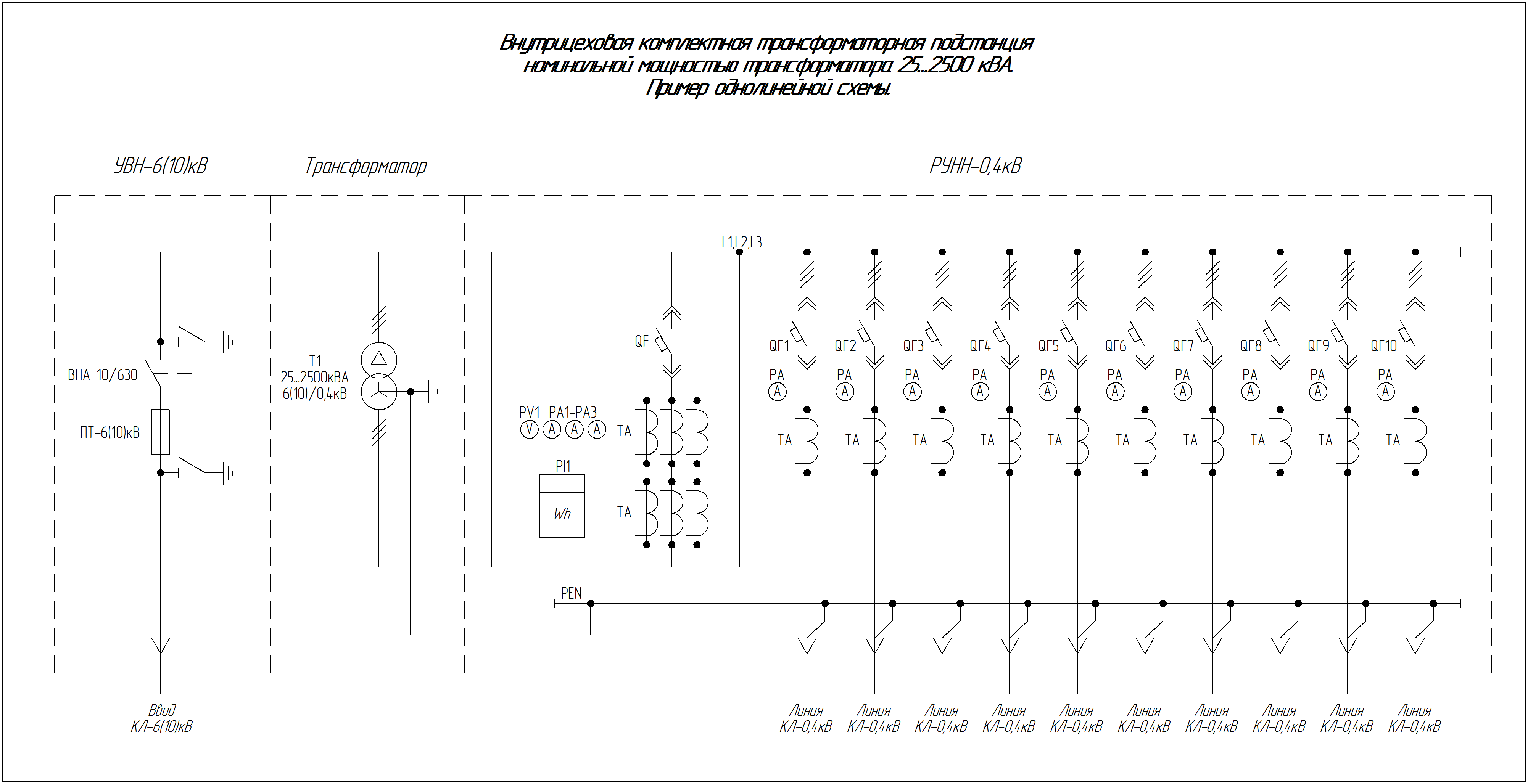

Типовые схемы

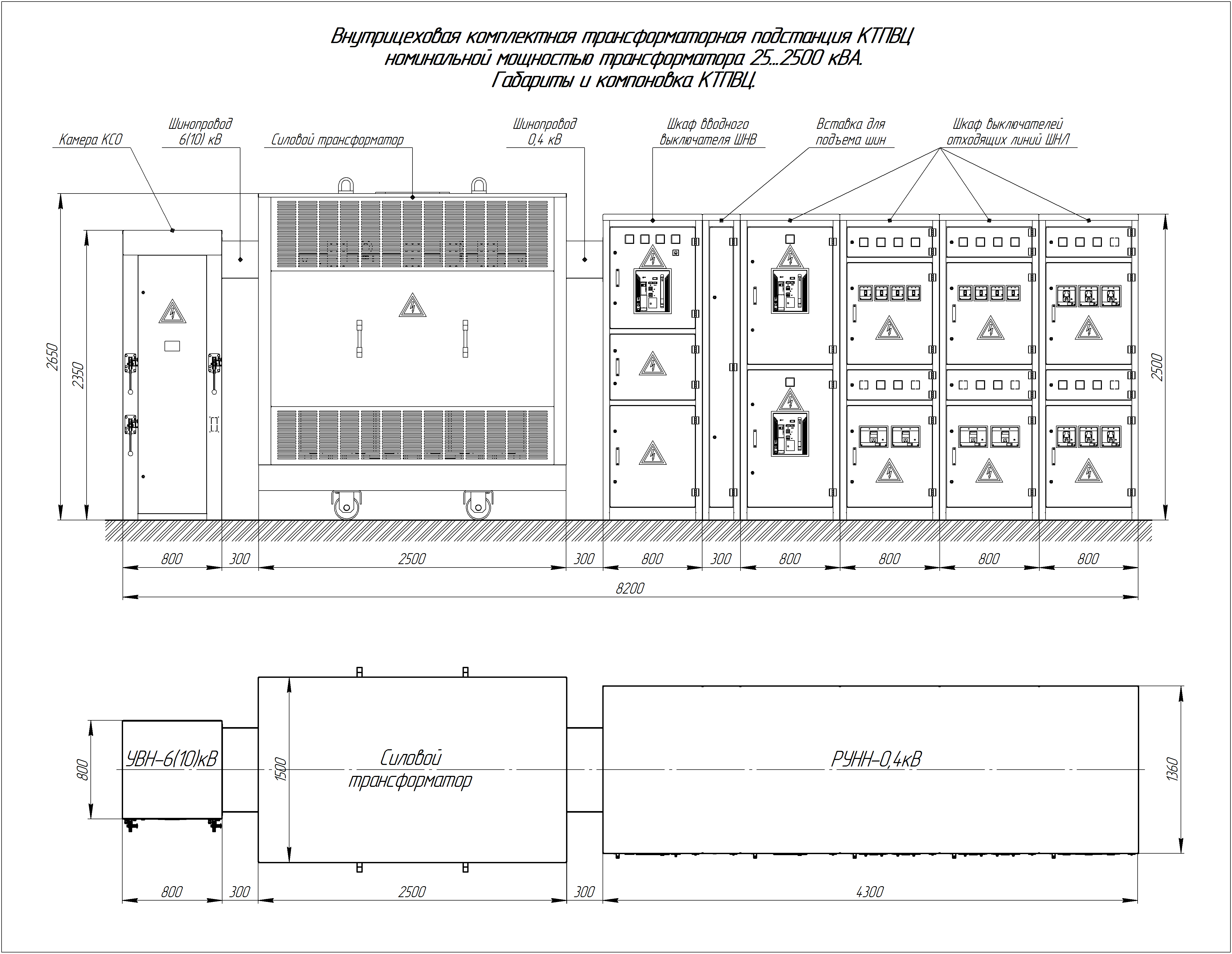

Габаритно-компоновочные решения

Реализованные проекты

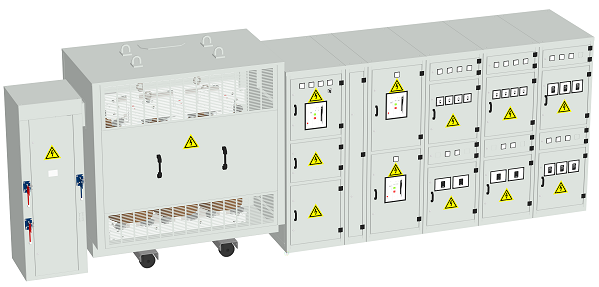

Внутрицеховая комплектная трансформаторная подстанция КТПВЦ – это электроустановка, предназначенная для приема, преобразования и распределения электроэнергии трехфазного переменного тока и состоящее из устройства со стороны высшего напряжения УВН-6(10)кВ, силового трансформатора мощностью 25-2500кВА, распределительного устройства со стороны низшего напряжения РУНН-0,4кВ и шинопроводов между ними, поставляемых в подготовленном для сборки виде.

Область применения КТПМ: электроснабжение промышленных, нефтегазодобывающих, химических, энергетических предприятий, потребителей собственных нужд электростанций.

КТПВЦ - это комплектная трансформаторная подстанция, оборудование которой расположено внутри цехов промышленных предприятий либо открыто, либо за сетчатым ограждением, либо в отдельном помещении.

Проект по изготовлению КТПВЦ-2500/10/0,4

КТПВЦ поставлялся для технического перевооружения машиностроительного производства предприятия.

Силовой трансформатор ТСЗЛ в защитном кожухе номинальной мощностью 2500кВА напряжением 10/0,4кВ с датчиками контроля температуры нагрева трансформатора при работе.

УВН-10кВ реализовано на базе КСО-366, с вводным выключателем нагрузки ВНА-10/630.

РУНН-0,4кВ реализовано на базе панелей ШРНН-0,4кВ. Во вводной панели установлен воздушный автоматический выключатель выкатного исполнения HGN40B 3п 4000А (производитель «HYUNDAI»), трансформаторы тока, амперметры и вольтметр – для контроля тока и напряжения на вводе РУНН-0,4кВ, счетчик электрической энергии «Меркурий 230» - для организации коммерческого учета. В панелях отходящих линий установлены воздушные автоматические выключатели выкатного исполнения HGN16A 3п 1600А, HGN10A 3п 1000А; автоматы в литом корпусе втычного исполнения HGM800S, HGM630S, HGM400S, HGM250H, HGM100H; по одному амперметру и трансформатору тока для контроля тока на каждом присоединении.
