Пункт учета и секционирования столбовой ПУС-6(10)кВ совмещает в себе функции пункта секционирования столбового ПСС-6(10)кВ и пункта коммерческого учета ПКУ 6(10)кВ. ПУС-6(10)кВ предназначен, во-первых, для повышения надежности воздушных линий электропередач ВЛ 6(10)кВ за счет секционирования воздушных линий с двухсторонним или односторонним питанием, автоматического повторного включения после отключения при срабатывании защит, автоматического ввода резерва, сетевого резервирования, а также за счет разделения линий электропередач на отдельные участки для обеспечения бесперебойного питания потребителей, не входящих в участок на котором произошло повреждение; во-вторых, для организации коммерческого учета на границе балансовой принадлежности.

Область применения ПУС-6(10)кВ: защита, управление и коммерческий учет электроснабжения участков воздушных линии электропередач 6(10)кВ.

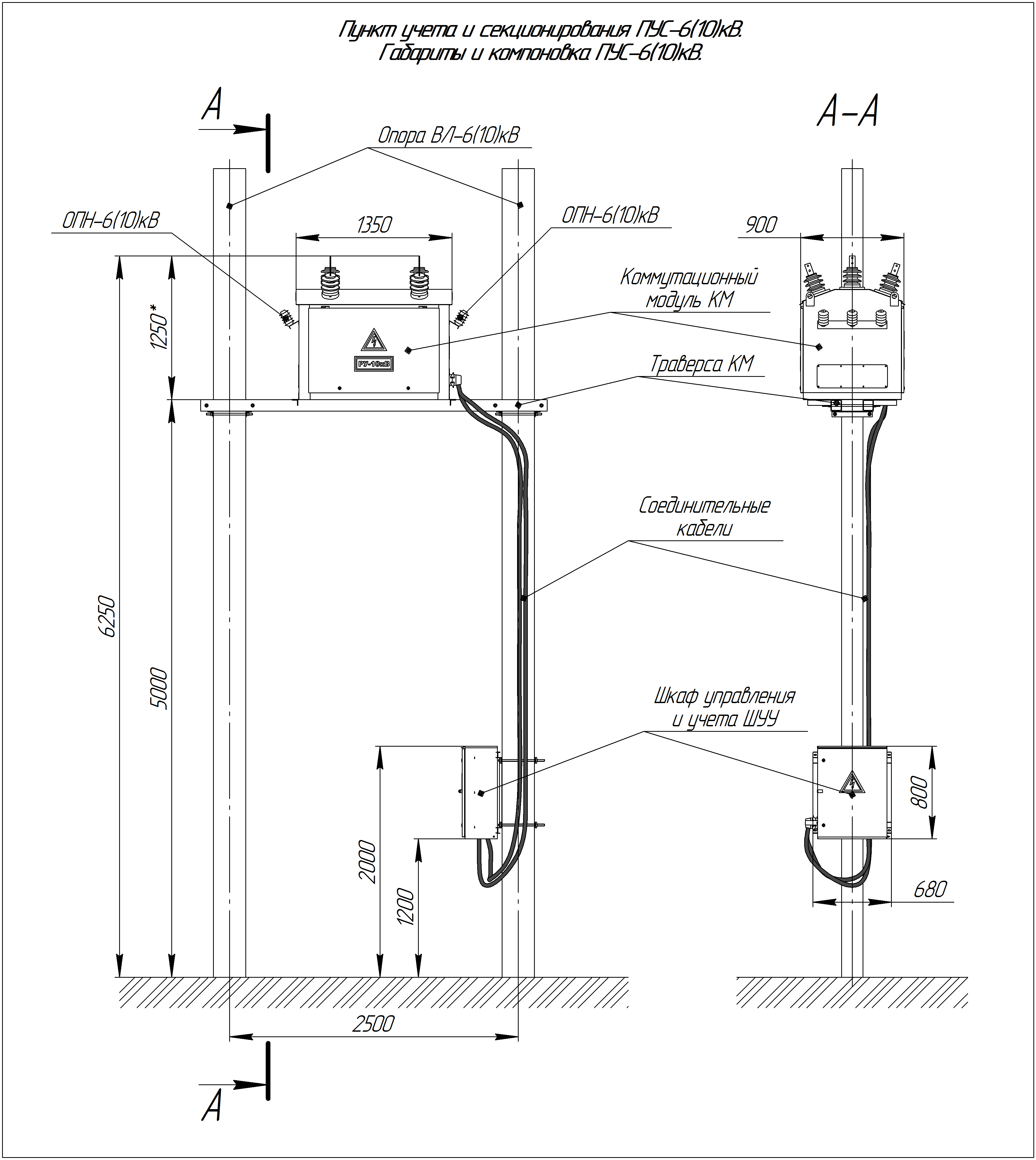

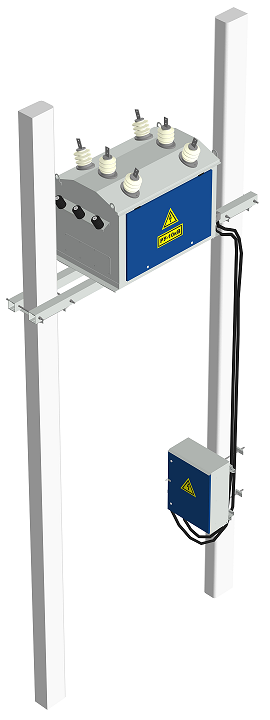

ПУС-6(10)кВ – это устройство наружной установки, оборудование которой устанавливается на двух опорах линий электропередачи. ПУС-6(10)кВ состоит из коммутационного модуля КМ, шкафа управления и учета ШУУ, комплекта кронштейнов и траверс для крепления на опорах ЛЭП, соединительных кабелей между коммутационным модулем и шкафом управления и учета.

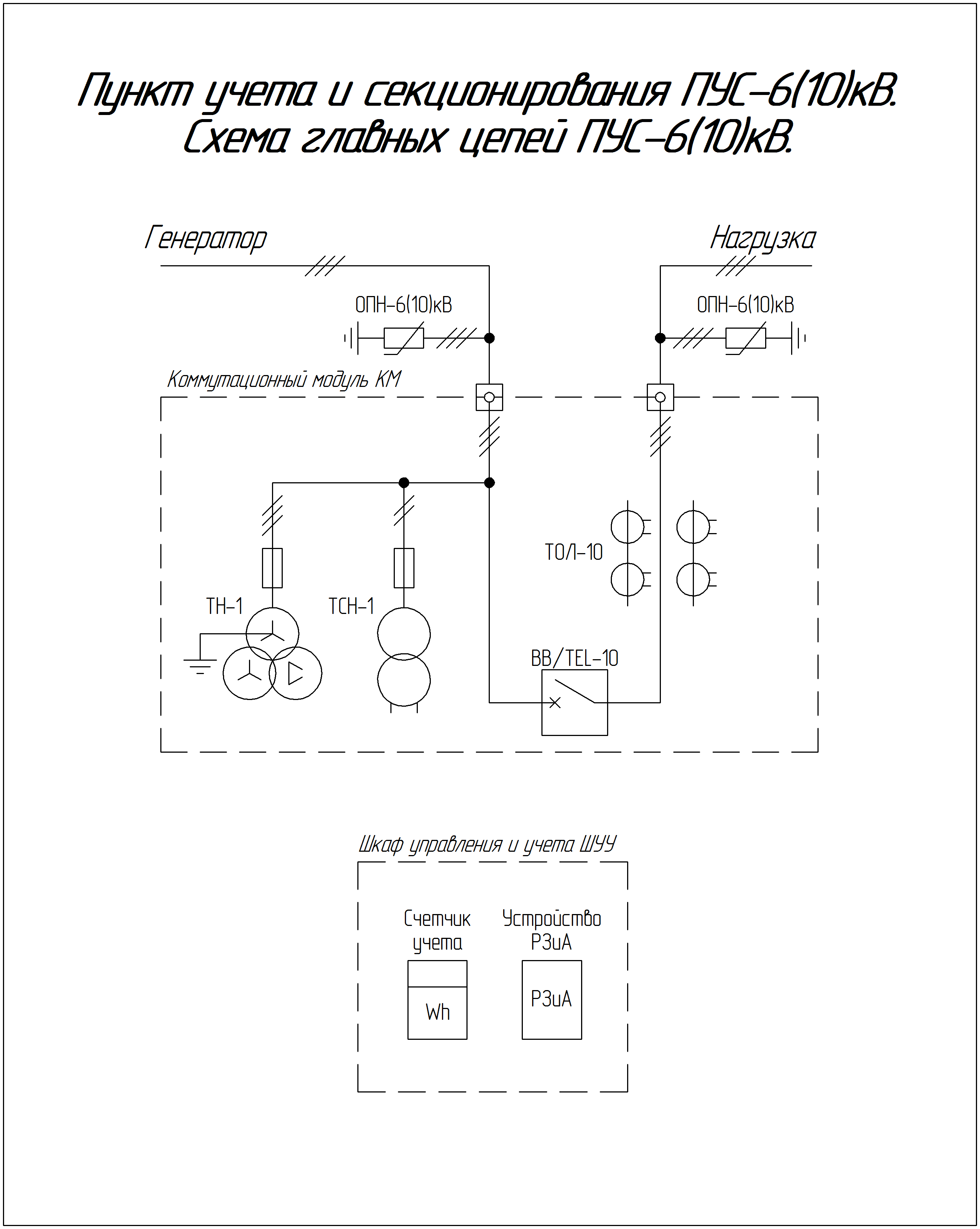

В коммутационном модуле КМ устанавливается вакуумный выключатель BB/TEL-10, трансформаторы тока типа ТОЛ-10 для организации токовых защит и учета, трансформатор собственных нужд ОЛС-6(10)кВ для питания цепей управления, ограничителей перенапряжения ОПН-6(10)кВ для защиты от атмосферных импульсных перенапряжений, трансформаторы напряжения ЗНОЛ-6(10) кВ для организации направленных защит и учета электроэнергии.

В шкафу управления и учета ШУУ устанавливается оборудование РЗиА, сигнализации, измерения, счетчик электрической энергии, устройства передачи данных и другое дополнительное оборудование.

Соединение коммутационного модуля КМ и шкафа управления и учета ШУУ выполняется при помощи двух контрольных кабелей управления и учета, защищенных металлической гофрированной трубой. Установка и крепление ПУС-6(10)кВ на опорах ЛЭП осуществляется при помощи кронштейнов и траверс.
