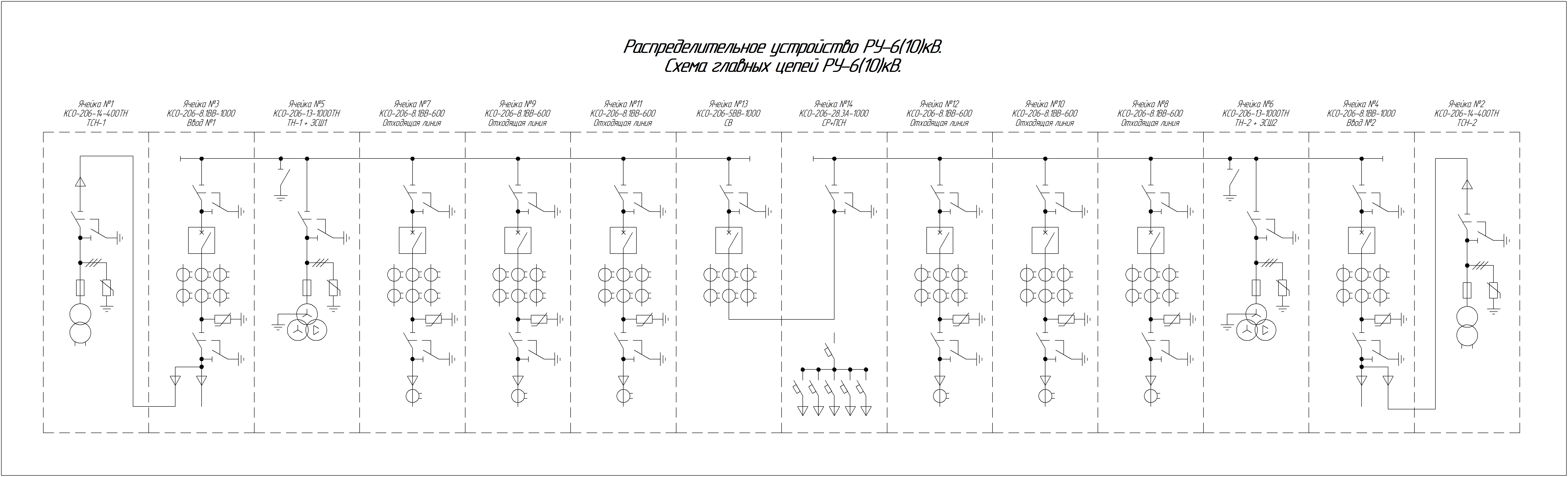

Типовые схемы

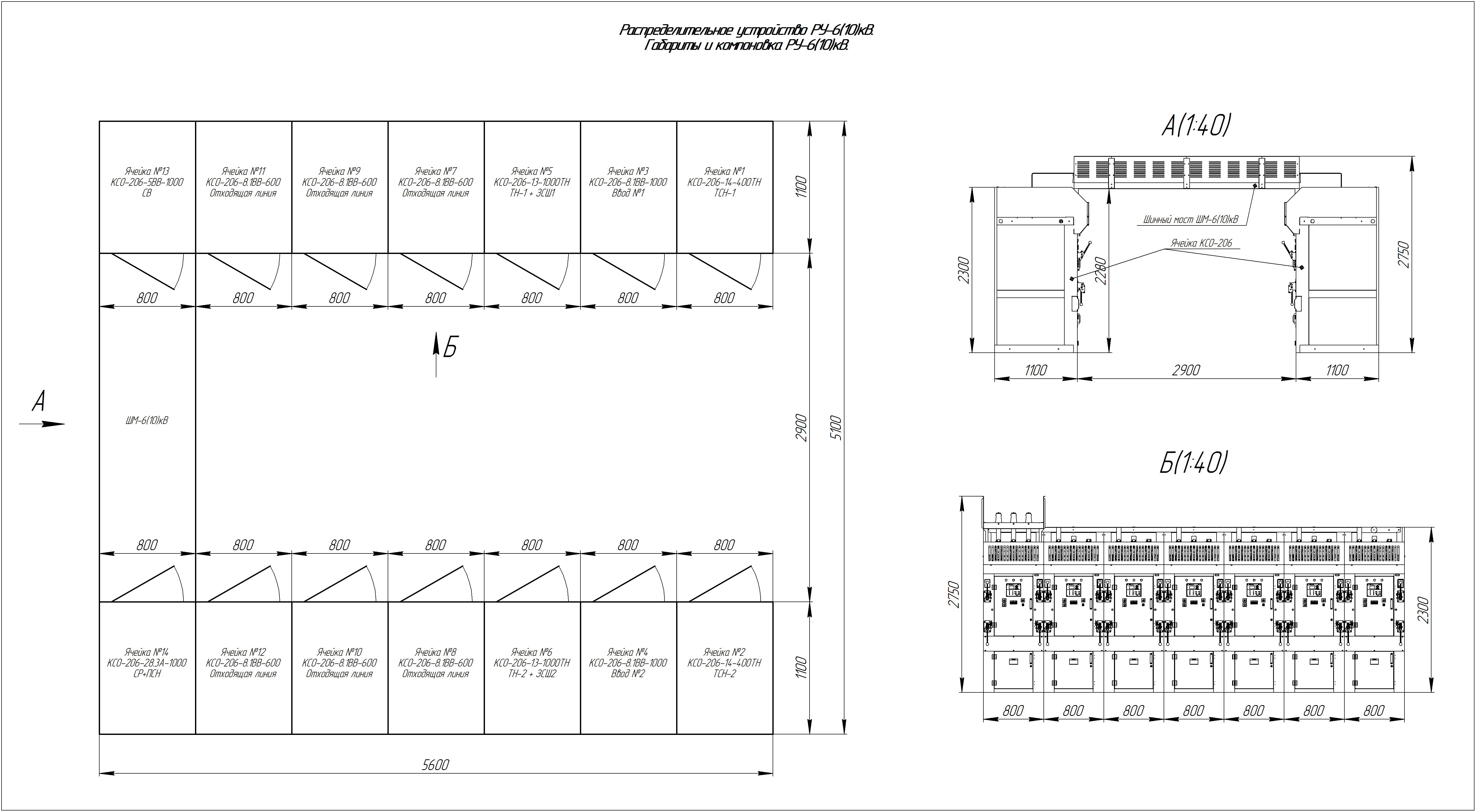

Габаритно-компоновочные решения

Реализованные проекты

Распределительное устройство (РУ) - Компания РОСИНТЕХ

Распределительное устройство РУ-6(10)кВ – это электроустановка, служащая для приема и распределения электрической одного класса напряжения и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательное оборудование, а также устройства защиты, автоматики, телемеханики, связи и измерения.

Область применения РУ-6(10)кВ: распределение электроэнергии 6(10)кВ промышленных, нефтегазодобывающих, химических, энергетических предприятий.

РУ-6(10)кВ - это электроустановка, состоящая из камер КСО (камера сборная одностороннего обслуживания) с установленными в них коммутационными аппаратами, устройствами РЗиА, телемеханики, связи и измерения, соединенных между собой сборными шинами и межкамерными связями вторичных цепей управления, защиты, измерения, сигнализации. Оборудование РУ-6(10)кВ может устанавливаться внутри электротехнических помещений или поставляется в блочно-модульных утепленных корпусах.

Проект по изготовлению РУ-10кВ.

Для реконструкции РП в городе Сургуте поставлялось оборудование РУ-10кВ.

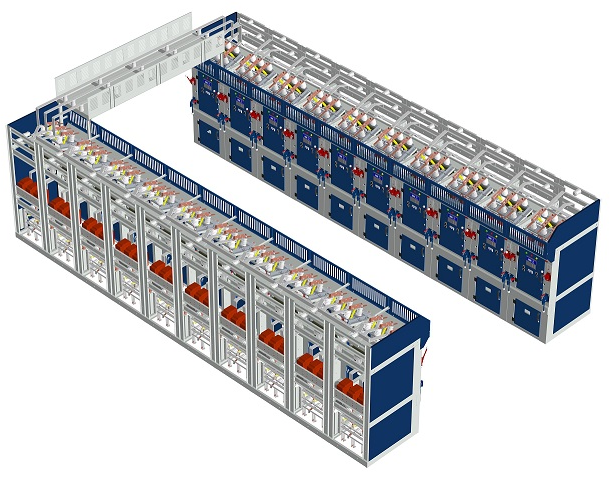

РУ-10кВ состоит из двух секций ячеек КСО-298, шинного моста ШМ-10кВ, сборных шин и межкамерных связей.

Каждая секция РУ-10кВ питается через выключатель вводных ячеек КСО-298. Для возможности взаимного резервирования питания между секциями установлены ячейки КСО-298 с секционным выключателем и секционным разъединителем. В ячейке с секционным разъединителем дополнительно установлены заземляющие ножи сборных шин и измерительный трансформатор напряжения ТН-2 для второй секции шин. Заземляющие ножи сборных шин и измерительный трансформатор напряжения ТН-1 для первой секции установлены в отдельной ячейке КСО-298. На первой секции шин установлены 4 ячейки КСО-298 с выключателем отходящей кабельной линии 10кВ, на второй – 6 ячеек КСО-298 с выключателем отходящей линии 10кВ. Кроме того, каждая секция имеет по одной ячейке КСО-298 с выключателем линии к КРМ-10кВ и по одной ячейке КСО-298 с выключателем линии к силовым понижающим 10кВ до напряжения 0,4кВ трансформаторам ТМГ, мощностью 630кВА, установленным в той же РП, что и РУ-10кВ. Питание вторичных цепей ячеек КСО-298 осуществляется от ячейки собственных нужд КСО-298, которая в свою очередь питается от обмоток 0,4кВ силовых трансформаторов ТМГ 630кВА.

Ячейки КСО-298 вводных выключателей, секционного выключателя, выключателя отходящих линий и линий к КРМ и ТМГ состоят из вакуумного выключателя BB/TEL-10/1000 (производство «Таврида Электрик»), шинного разъединителя РВФЗ-10/630(1000), линейного разъединителя РВЗ-10/630(1000), измерительных трансформаторов тока ТОЛ-НТЗ-10 (производство НТЗ «Волхов»), ограничителей перенапряжения ОПН-П-10. В качестве секционного разъединителя используется разъединитель РВЗ-10/1000, качестве измерительных трансформаторов напряжения ТН-1 и ТН-2 используются трехфазная группа трансформаторов напряжения 3хЗНОЛП-НТЗ-10 (производство НТЗ «Волхов»), в качестве заземляющих ножей сборных шин используются заземлители ЗР-10/1000, в качестве устройств РЗиА используются терминалы БМРЗ-100 (производство НТЦ «Механотроника»), в качестве приборов учета используются счетчики электроэнергии Меркурий 234ARTM2-00 (производство «Инкотекс»).
