Проект по изготовлению ВРУ
Вводная и распределительная панели ВРУ изготавливались и поставлялись в составе комплексной поставки электротехнической продукции для организации электроснабжения общежития студентов Чурапчинского улуса Якутии.

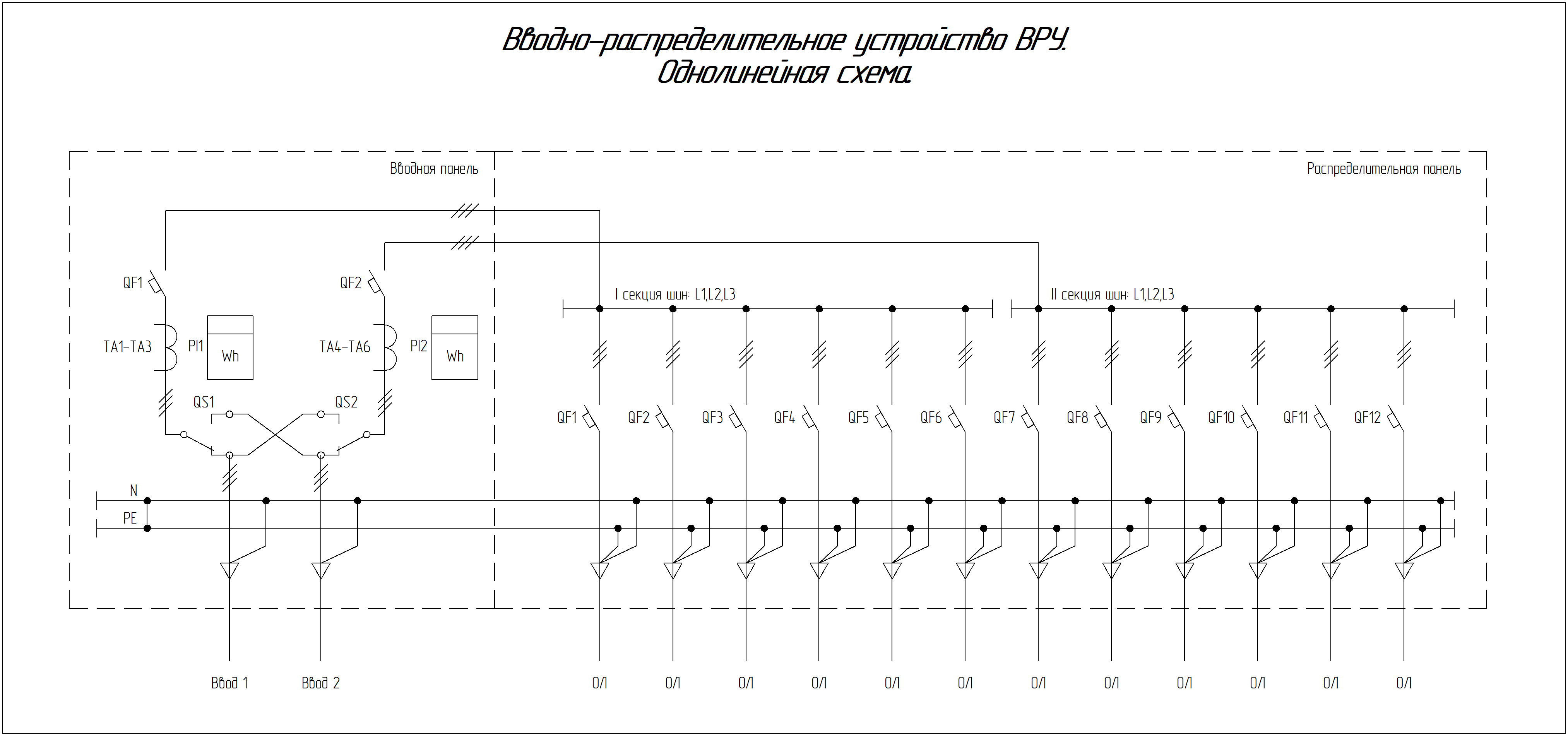

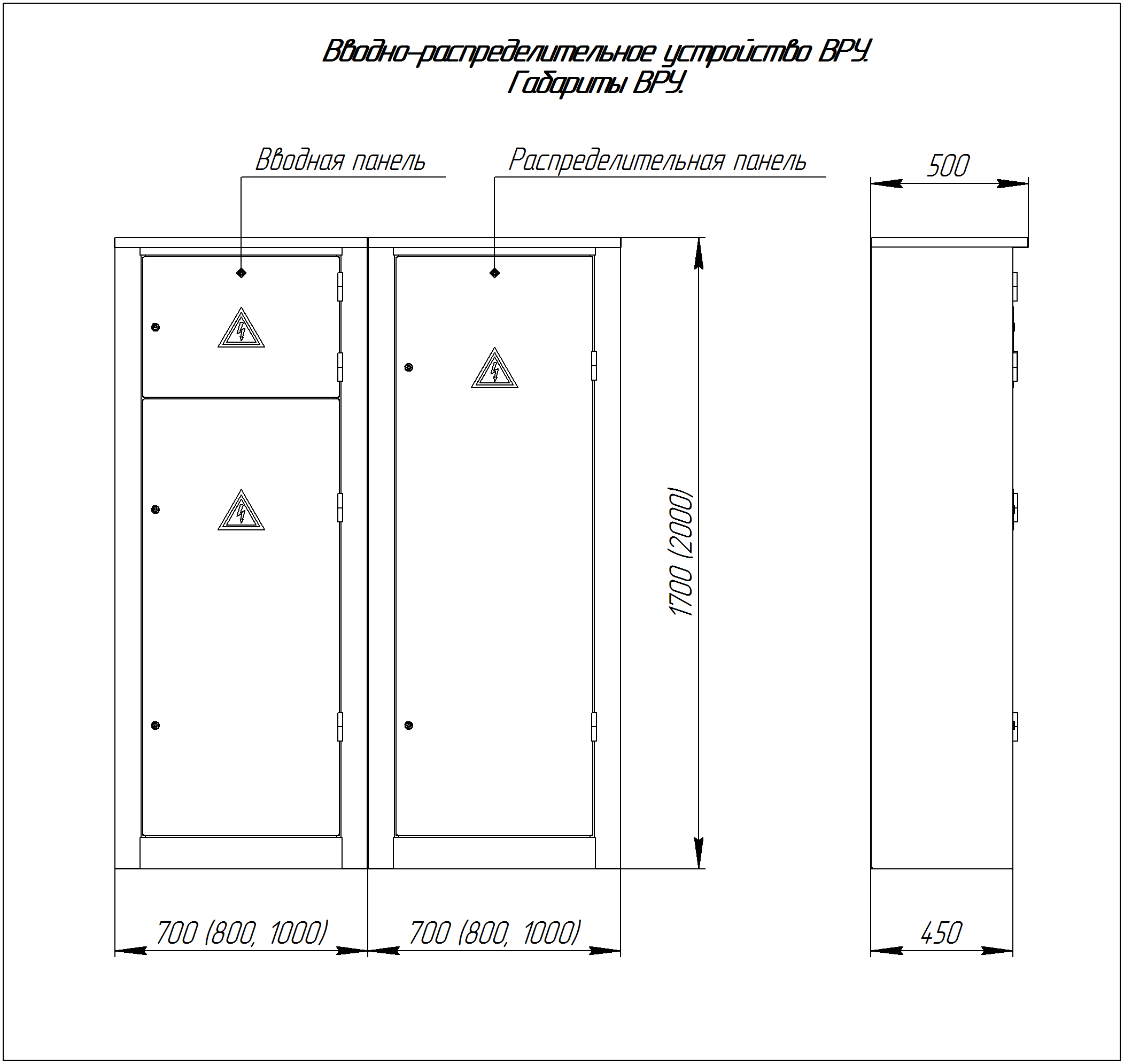

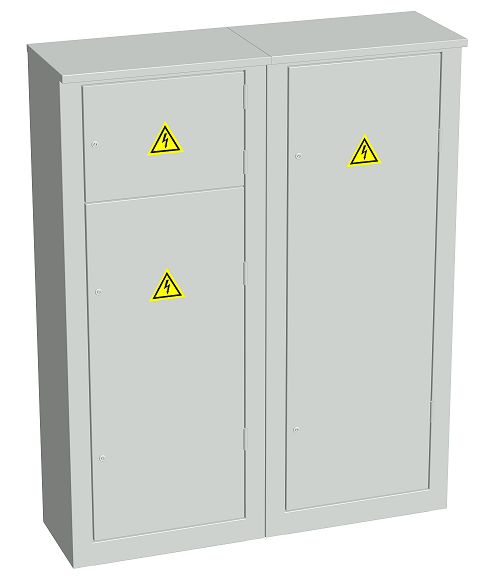

ВРУ состоит из вводной и распределительной панели.
Во вводной панели установлены 2 вводных перекидных рубильника ВР32И-35 номинальным током 250А (производство «IEK»), предохранители с плавкими вставками ППНИ-35, номинальным током 200А (производитель «IEK»). Учет на вводах организован при помощи трансформаторов тока ТТИ-30 с коэффициентом трансформации 200/5А классом точности 0,5S (производитель «IEK») и счетчиков электрической энергии Меркурий 230ART-03C(R)N (производство «Инкотекс»), подключенных через испытательные клеммные колодки ИКК. Для защиты от перенапряжения сети установлены ограничители перенапряжения ОПН-П-0,38. Предусмотрено внутреннее освещение во вводной панели при помощи ламп накаливания, которые также служат для определения наличия напряжения на вводах ВРУ.
В распределительной панели ВРУ установлены 2 группы по 6 автоматических выключателей ВА88-35 и ВА88-32 (производство «IEK»), которые обеспечивают питание потребителей.
|
