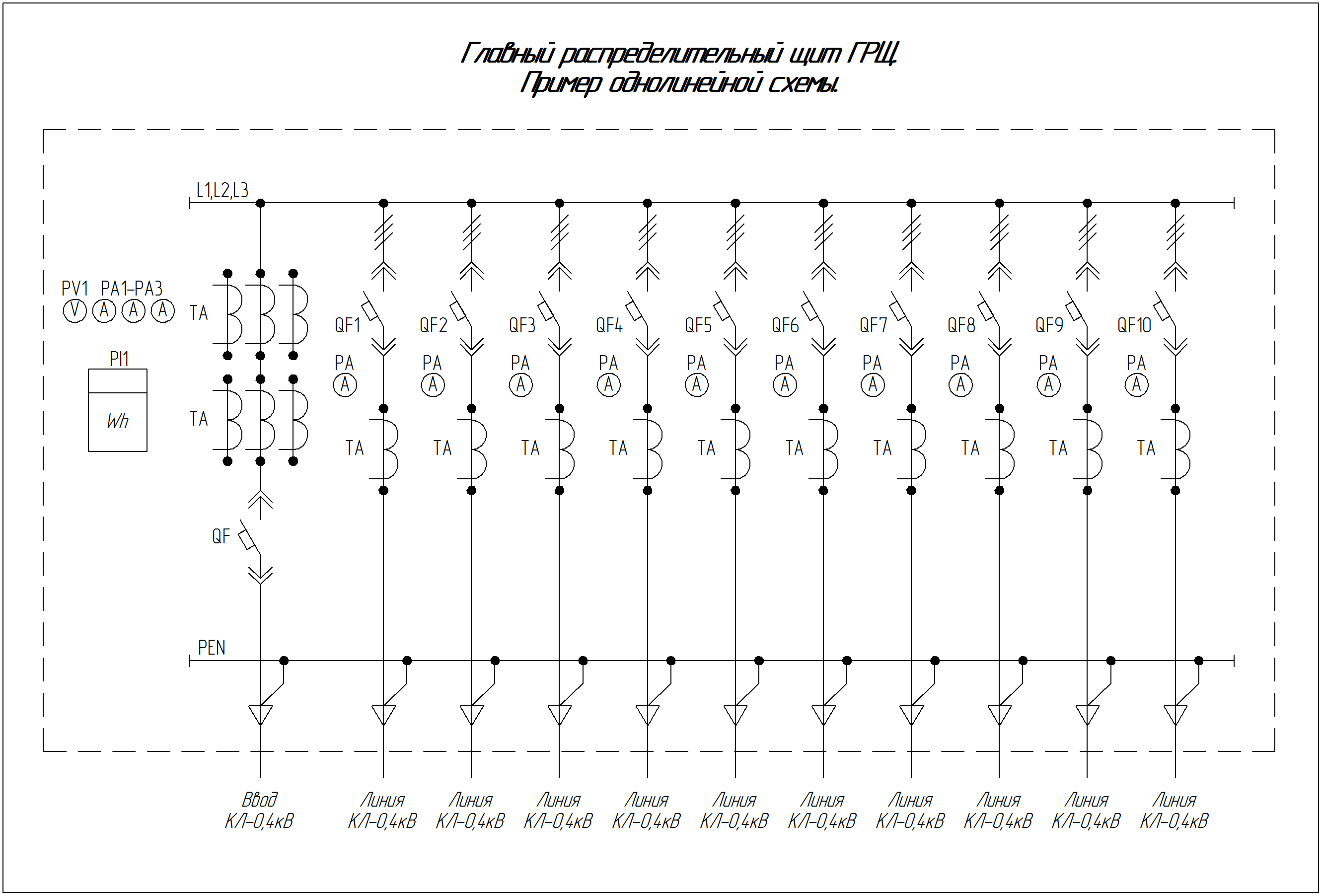

Типовые схемы

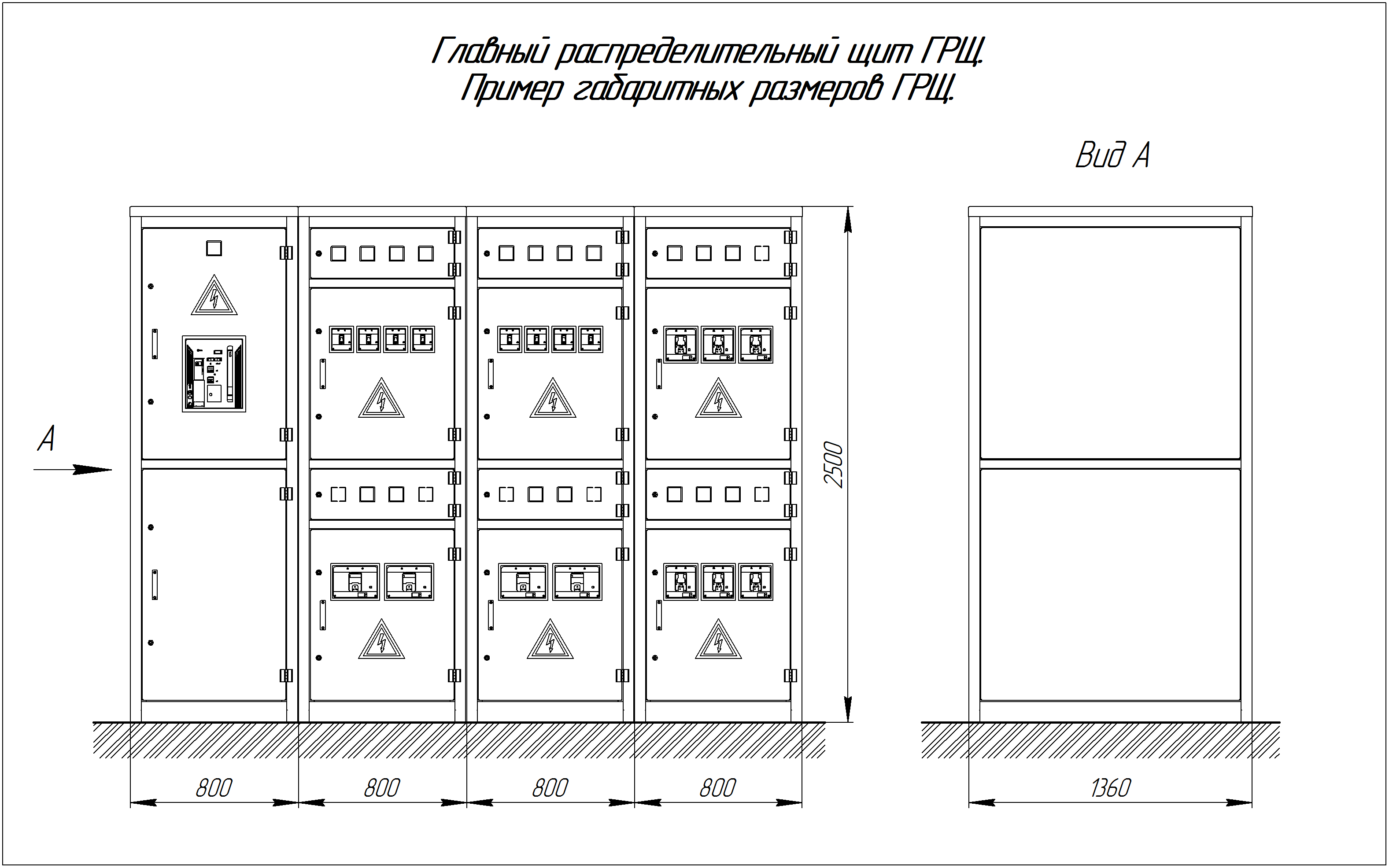

Габаритно-компоновочные решения
Реализованные проекты
Главный распределительный щит ГРЩ — распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть.
Область применения ГРЩ: применяется для электроснабжения жилых, общественных, административных и бытовых зданий и сооружений.

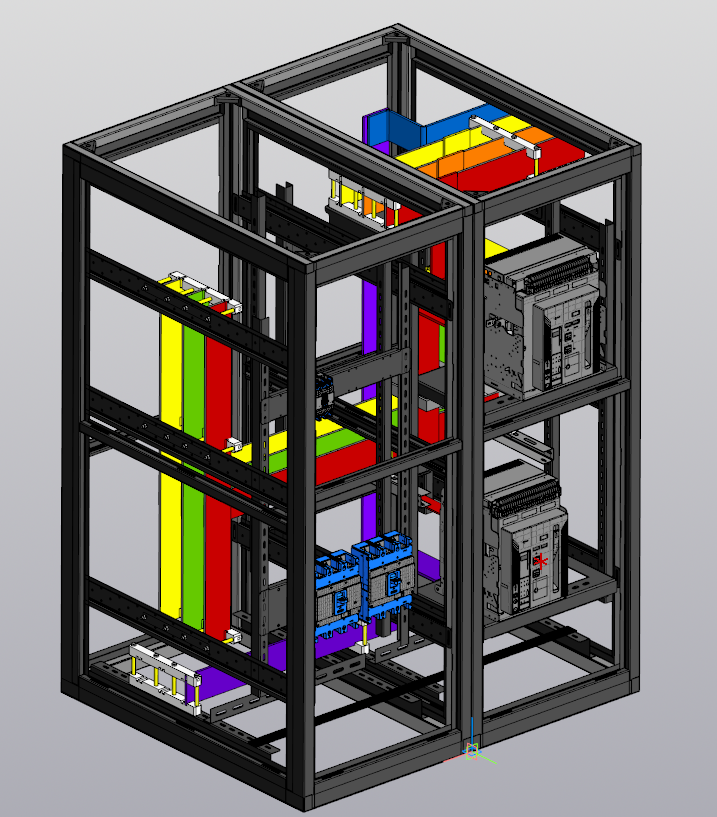

ГРЩ представляет собой один или несколько металлических шкафов, как правило, напольного исполнения, в котором устанавливаются оборудование для ввода, учета (если необходимо) и последующего распределения электрической энергии системы электроснабжения.
|
Проект по изготовлению ГРЩ (Ханты-Мансийский Автономный округ)
Для организации системы электроснабжения станции, расположенной в Ханты-Мансийском районе Ханты-Мансийского Автономного округа изготавливался и поставлялся в составе комплексной поставки электротехнической продукции главный распределительный щит ГРЩ.
ГРЩ состоял из двух шкафов. Потребители разделены на 2 секции шин, которые питаются от разных вводов. Между секциями установлен секционный автоматический выключатель и организован автоматический ввод резерва АВР между вводными и секционным аппаратами. В качестве вводных аппаратов управления и защиты используются автоматические выключатели с моторным приводом выдвижного исполнения NS800N номинальным током 800А (производство «Schneider Electric»). В качестве секционного автомата используется автоматический выключатель с моторным приводом АВР реализован при помощи логического контроллера ZelioLogic SR3B (производство «Schneider Electric»). Для управления и защиты отходящих линий используются автоматические выключатели серии NSX номиналом от 160А до 630А (производство «Schneider Electric»).
|
| |
|

|
|
Проект по изготовлению ГРЩ (Ижевск)
Щит ГРЩ поставлялся в город Ижевск для организации системы электроснабжения объектов системы спутниковой связи.
ГРЩ состоял из 4-х шкафов напольного исполнения. Распределение электроэнергии осуществляется с двух секций шин 0,4 кВ. Защиту отходящих линий обеспечивают автоматические выключатели NSX250N (производство «Schneider Electric»). Каждая секция шин питается от своего источника электроэнергии через вводные автоматические выключатели c моторным приводом NSX630N (производство «Schneider Electric»). Между секциями установлен секционный автоматический выключатель с моторным приводом NSX630N (производство «Schneider Electric»). Для обеспечения бесперебойного снабжения электроэнергией потребителей организована система АВР, управляющая вводными и секционным автоматическими выключателями. АВР реализован при помощи логического контроллера Modicon (производство «Schneider Electric»), который, кроме того, осуществляет контроль параметров электроэнергии всех вводов и присоединений.
|
 |
|
