Проект по изготовлению 2КТП-63/10/0,4 для нужд филиала ПАО СУЭНКО Шадринские электрические сети

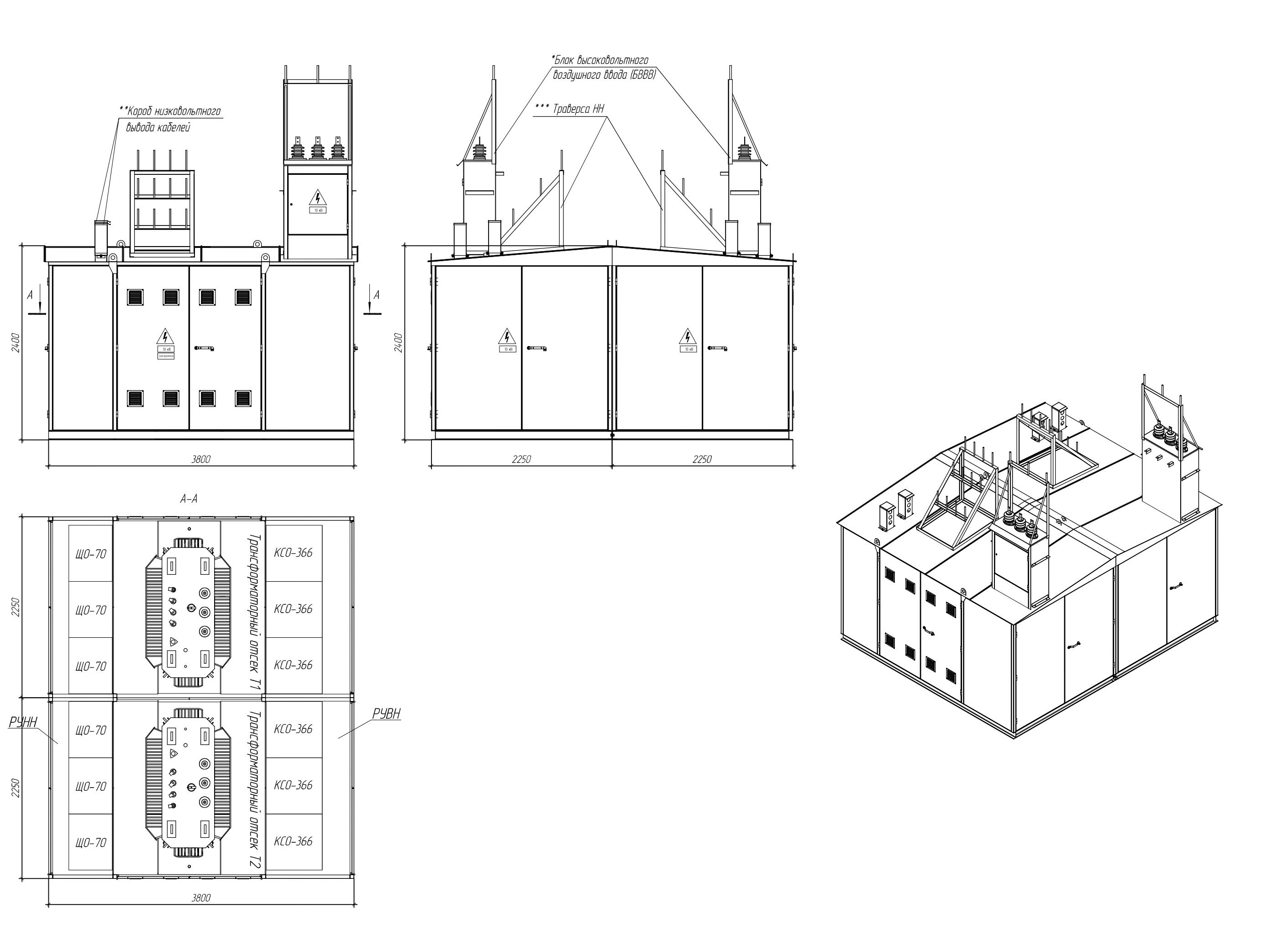

Корпус КТП состоит из двух модулей и имеет габариты (ДхШхВ) 3800х4500х2400 мм. Основание и каркас выполнены из сортового проката, крыша, пол, стены, двери и ворота из листовой стали толщиной 2 мм. Все элементы корпуса КТП, кроме дверей и ворот, окрашены антикоррозийной грунт-эмалью в серый цвет (RAL7042). Двери и ворота окрашены порошковой краской в синий цвет (RAL5002).

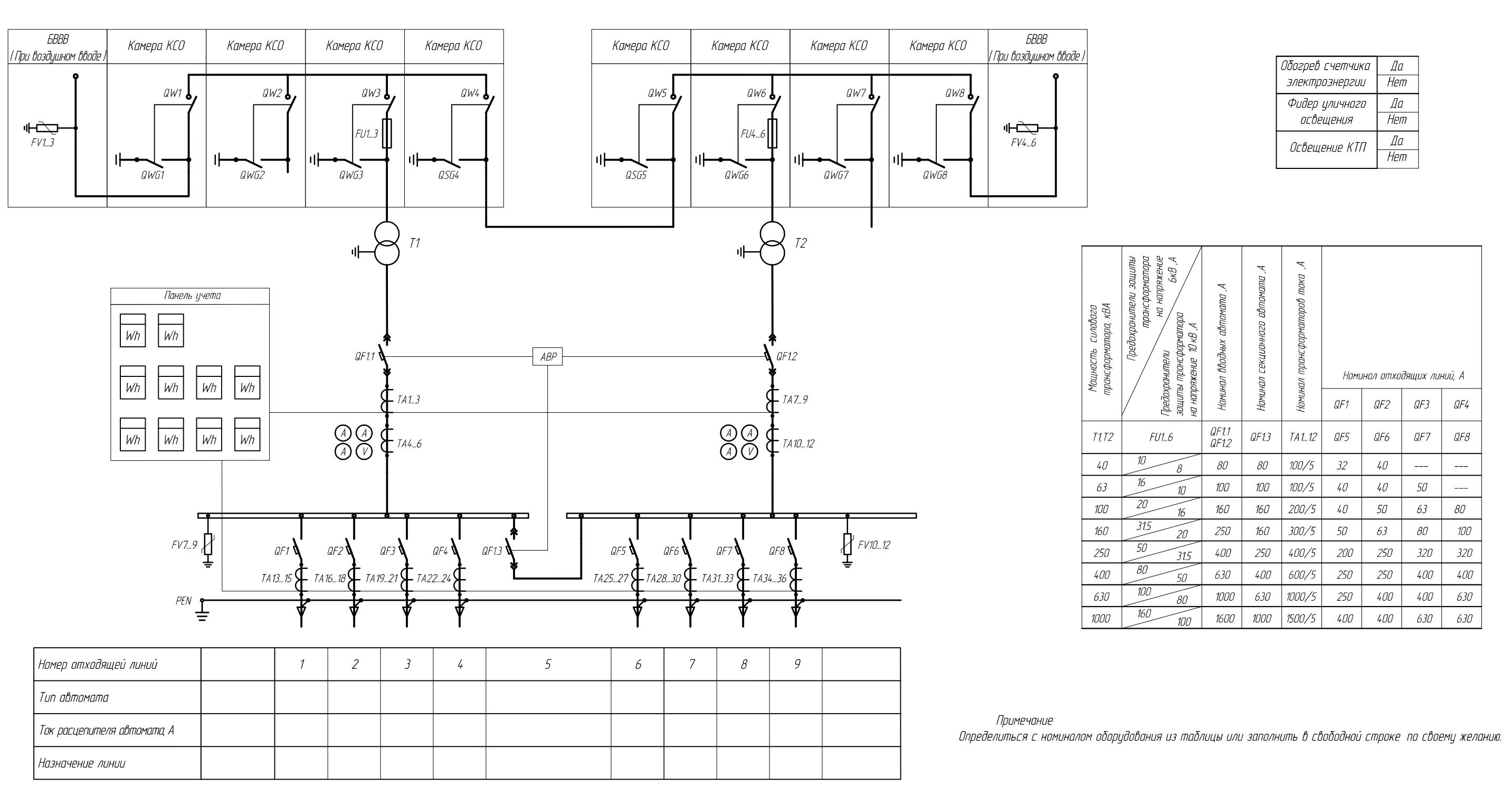

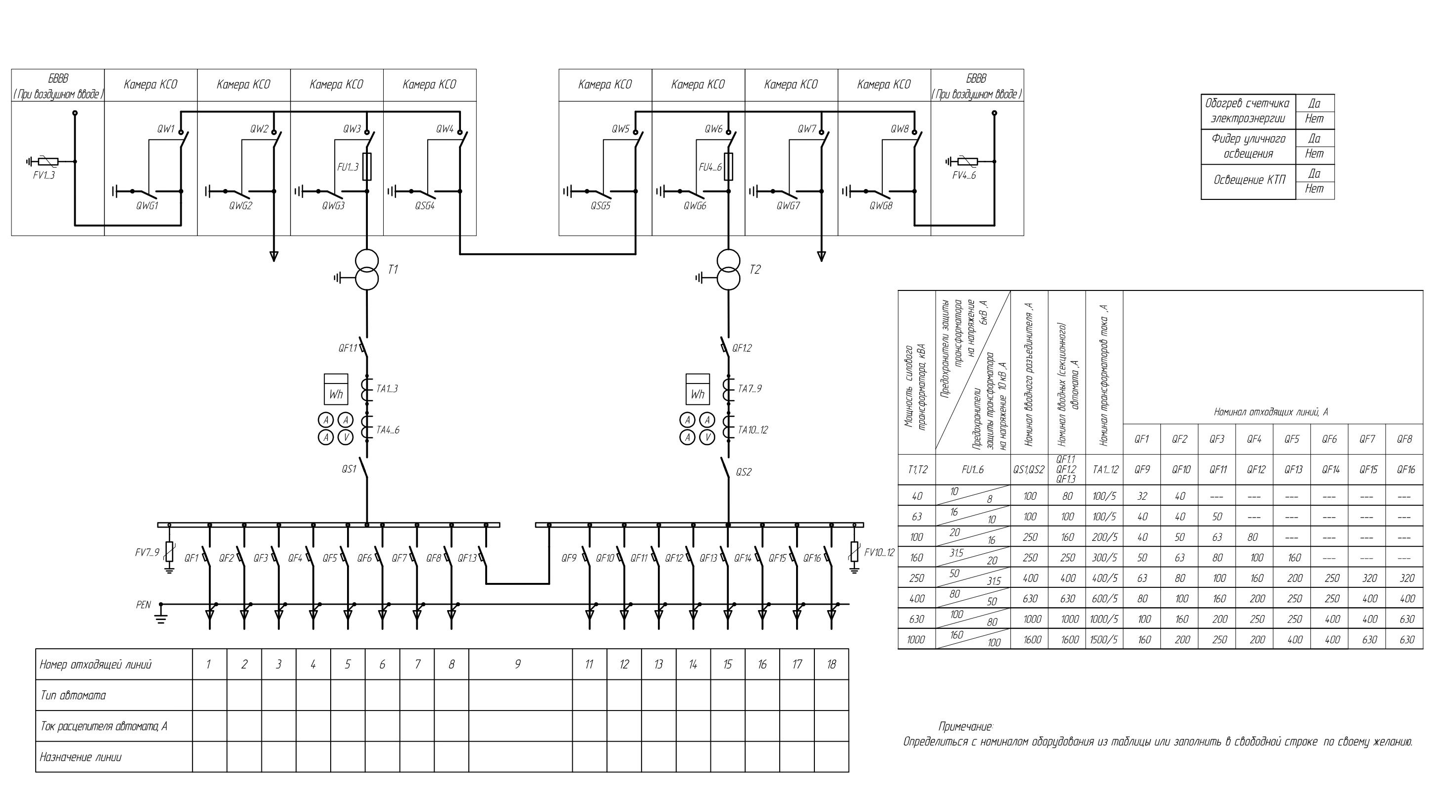

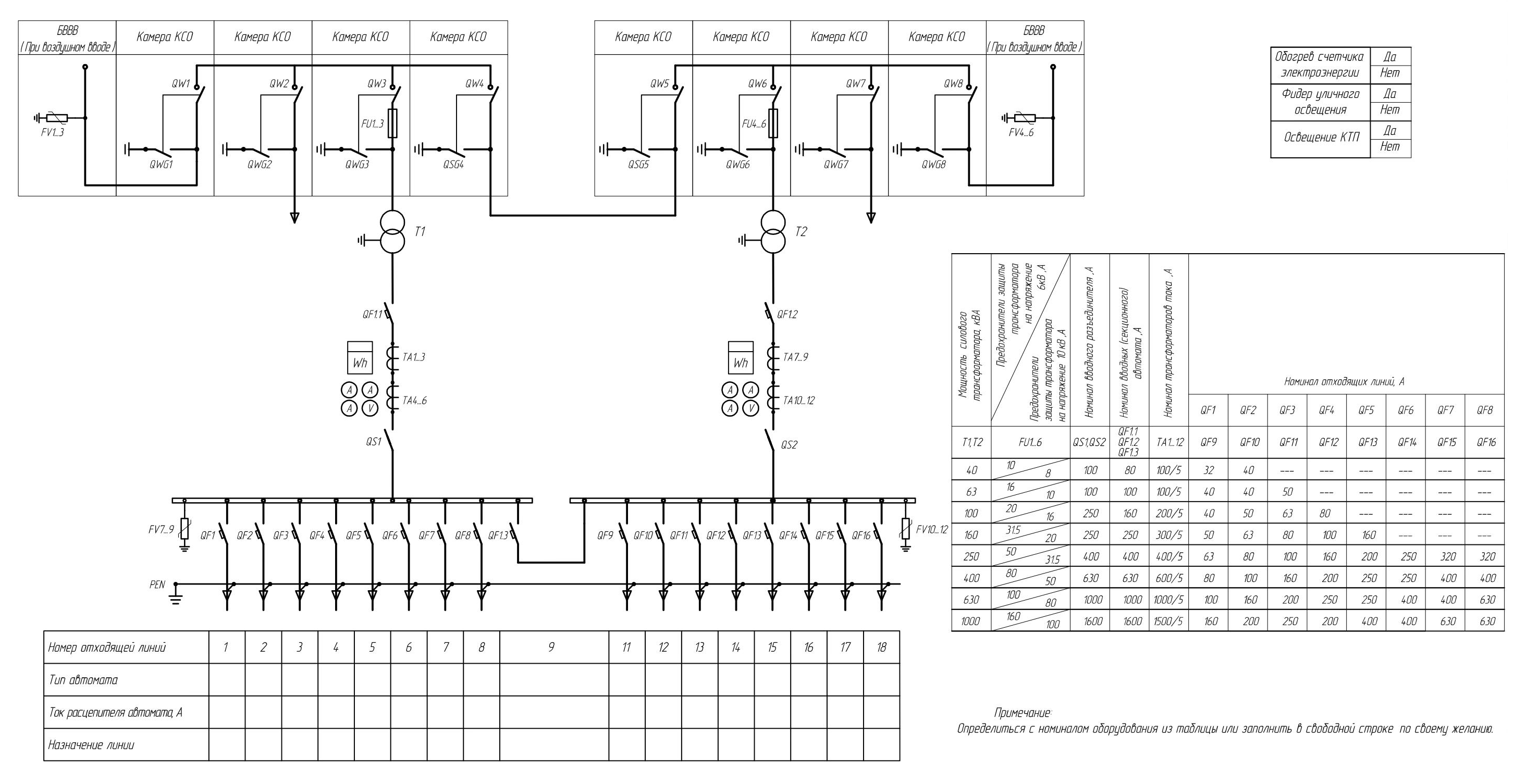

В двух модулях КТП расположены отсек РУВН-10кВ, отсек РУНН-0,4кВ и два отсека трансформаторов Т-1 и Т-2:
- в отсеке РУВН-10кВ расположены две секции камер КСО-366. Каждая секция состоит из одной ячейки КСО с установленным в ней вводным выключателям нагрузки ВНА-10/630, одной ячейки КСО с выключателем нагрузки и предохранителями ПКТ-10кВ 80А линии к силовому трансформатору ТМГ. Между секциями установлены ячейки КСО-366 с секционным разъединителем РВЗ-10/630-III и секционным выключателем нагрузки ВНА-10/630;
- в отсеках силовых трансформаторов Т-1 и Т-2 установлены масляные герметичные трансформаторы ТМГ11 мощностью 63кВА, напряжением 10/0,4кВ с соединением обмоток Д/Zн-11, производства «Алттранс» (г. Барнаул);
- в отсеке РУНН-0,4кВ располагаются две секции панелей ЩО-70, в которых установлены на каждой секции по одному вводному разъединителю РЕ19-37 3п 400А и по одному РПС-1 3п 100А с плавкими вставками ПН-2 100А для защиты отходящих линий 0,4кВ. Между секциями установлены секционный разъединитель РЕ19-37 3п 400А и секционный автомат ВА04-36 3п 100А (производитель «КЭАЗ»). На вводах 0,4кВ организован коммерческий учет при помощи счетчиков э/энергии ПСЧ-4ТМ.05МК.04 (производитель «ННПО им. М.В. Фрунзе»), подключенных через трансформаторы тока ТШП-0,66 100/5А (производитель «СЗТТ» г. Екатеринбург).
Для организации передачи данных установлен GSM-коммуникатор (производитель «ННПО им. М.В. Фрунзе»). В КТП организовано внутреннее освещение.
|
