Проект по изготовлению КТП-400/10/0,4/В/К по заказу АО «САНЕКО» для нужд ООО «УК «АЛРЕП»

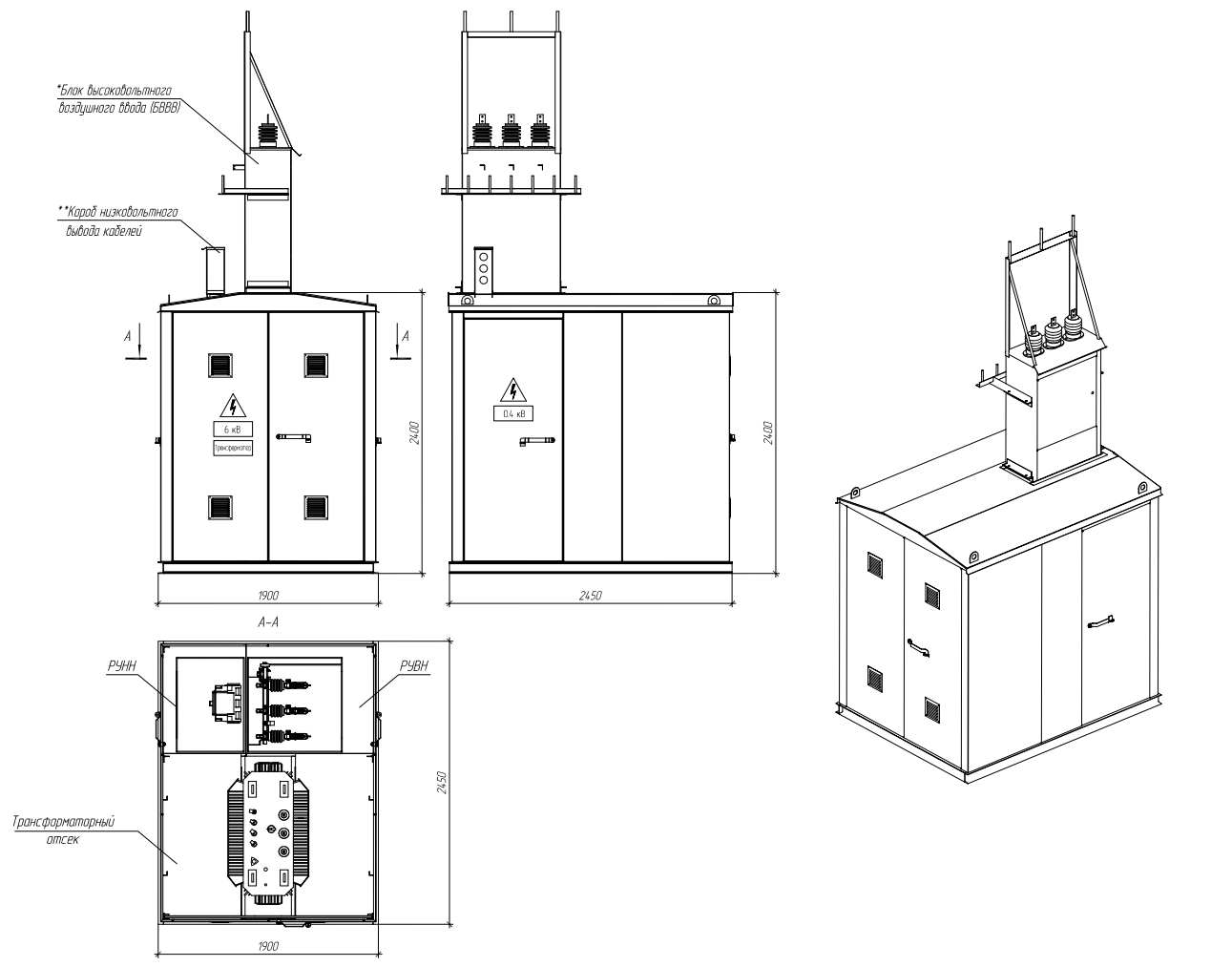

Корпус имеет габариты (ДхШхВ) 2750х2300х2250 мм, выполнен из стали толщиной 2 мм и окрашен в корпоративные цвета ООО «УК «АЛРЕП» с нанесением логотипа.

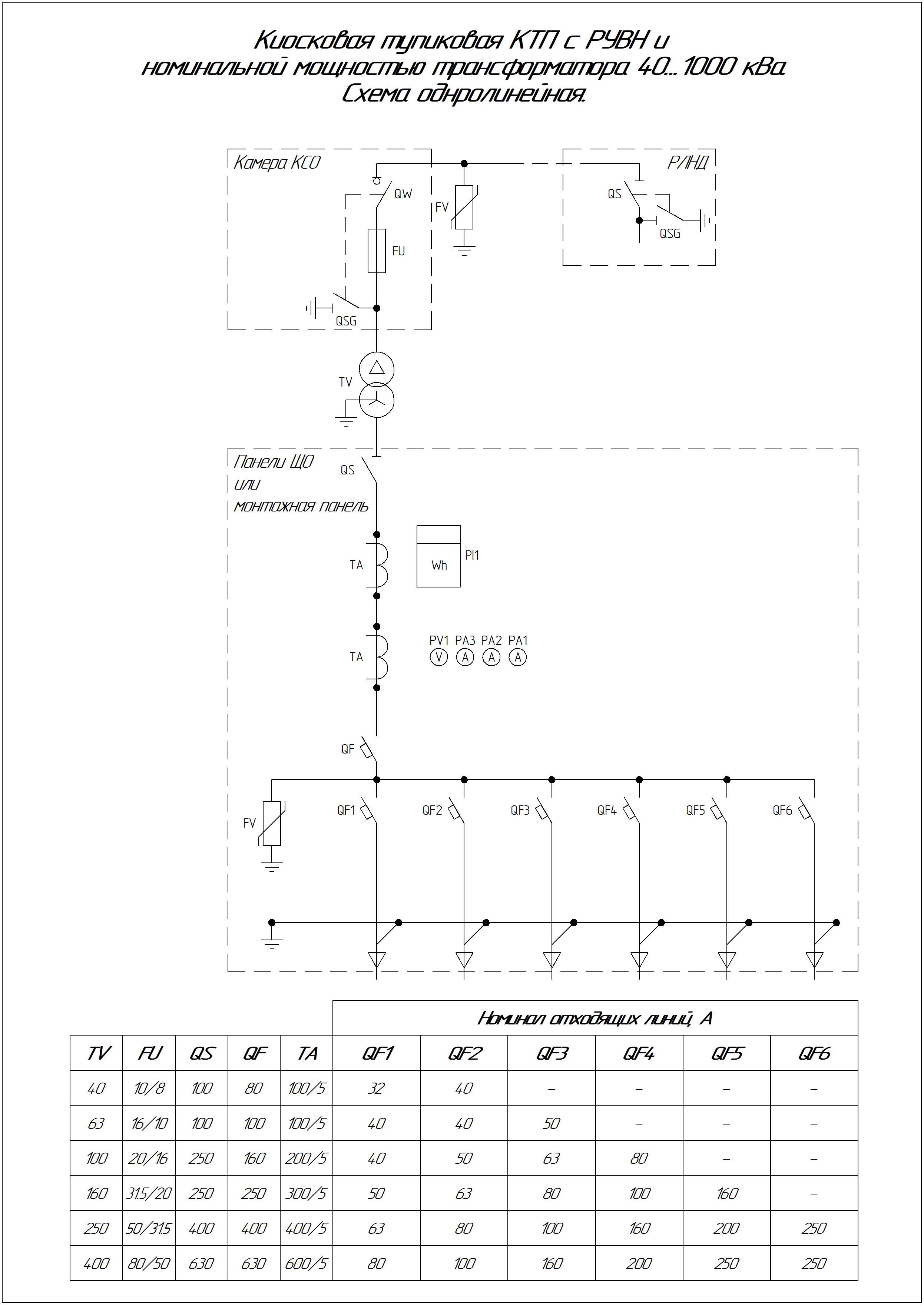

КТП состоит из трех отделенных друг от друга отсеков:
- отсек РУВН-10кВ, в котором устанавливается камера КСО-366 с выключателем нагрузки ВНА-10/630 и предохранителями ПКТ-10кВ 50А, при перегорании которых подается команда на отключение ВНА;
- отсек силового трансформатора ТМГ, мощностью 400кВА, напряжением 10/0,4кВ, соединение обмоток Y/Yн-0 производства «Alageum Electric» (г. Алматы, Казахстан);
- отсек РУНН-0,4кВ, в котором устанавливаются две панели ЩО-70 с вводным рубильником ВР32-39 3п 630А, вводным автоматом ВА55-41 3п 630А (производитель «Контактор» г. Ульяновск), автоматами отходящих линий ВА57-39, ВА57-35 (производитель «Контактор» г. Ульяновск).
Учет на вводе 0,4кВ осуществляется счетчиком э/энергии СЭТ-4ТМ.03М.08 (производитель «ННПО им. М.В.Фрунзе»), который подключается через трансформаторы тока ТТК-А 600/5А класс точности 0,5S (производитель «КЭАЗ»).
Для организации воздушного ввода 10кВ предусмотрен блок воздушного ввода, который устанавливается на крышу КТП.
Дополнительно КТП оснащено трехфазной штепсельной розеткой 380В 63А, подключенной через УЗО 30мА, трехфазным фидером уличного освещения на 16А, управляемым фотореле ФРЛ-11 и принудительной вентиляцией отсека силового трансформатора.
|
