Пункт коммерческого учета (ПКУ)

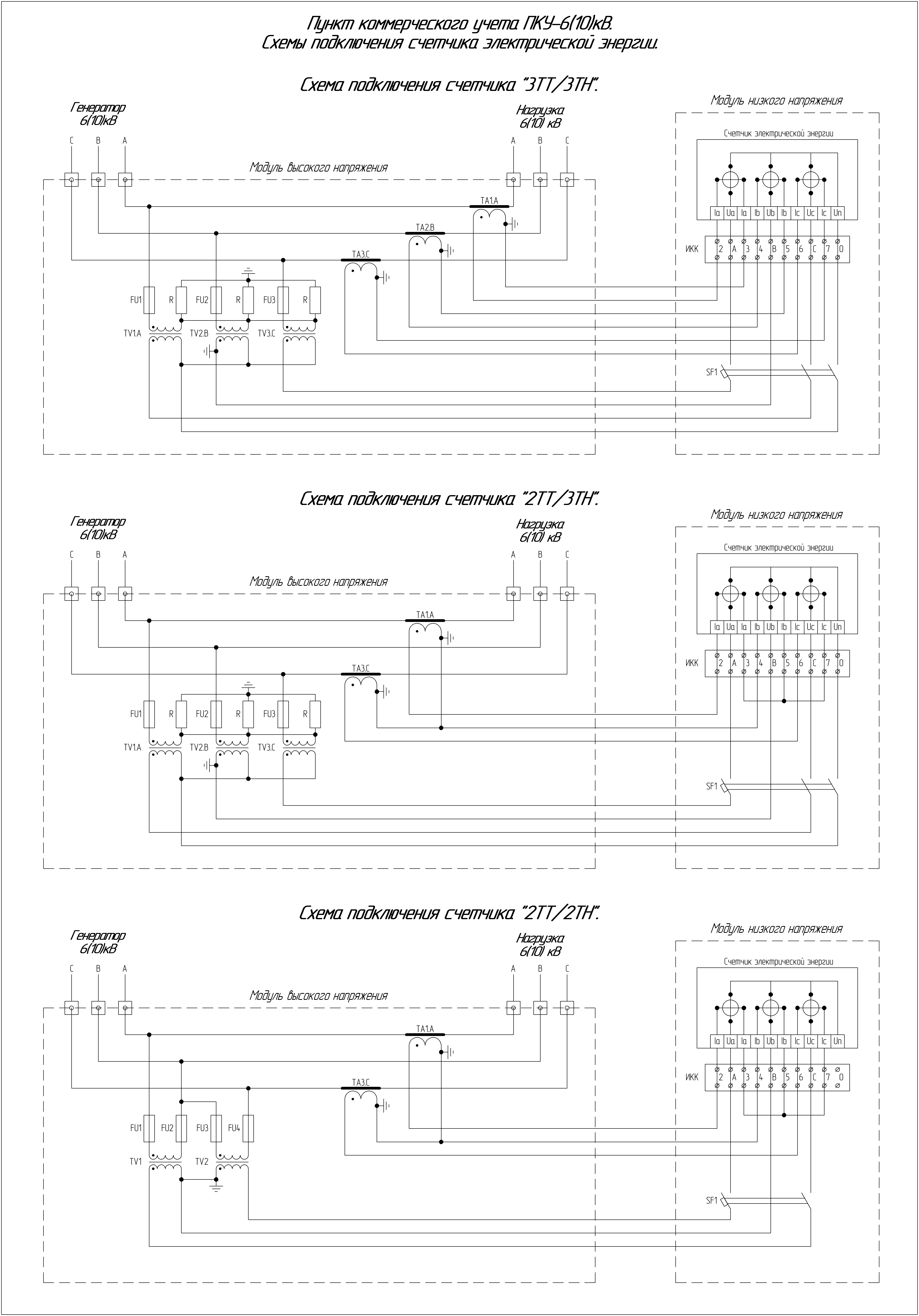

Пункт коммерческого учета ПКУ-6(10) кВ предназначен для учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6(10) кВ частотой 50Гц.

Область применения ПКУ-6(10) кВ: учет электроэнергии 6(10) кВ на границах балансовой принадлежности, преимущественно, воздушных линий электропередач. ПКУ-6(10) кВ может применяться в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).

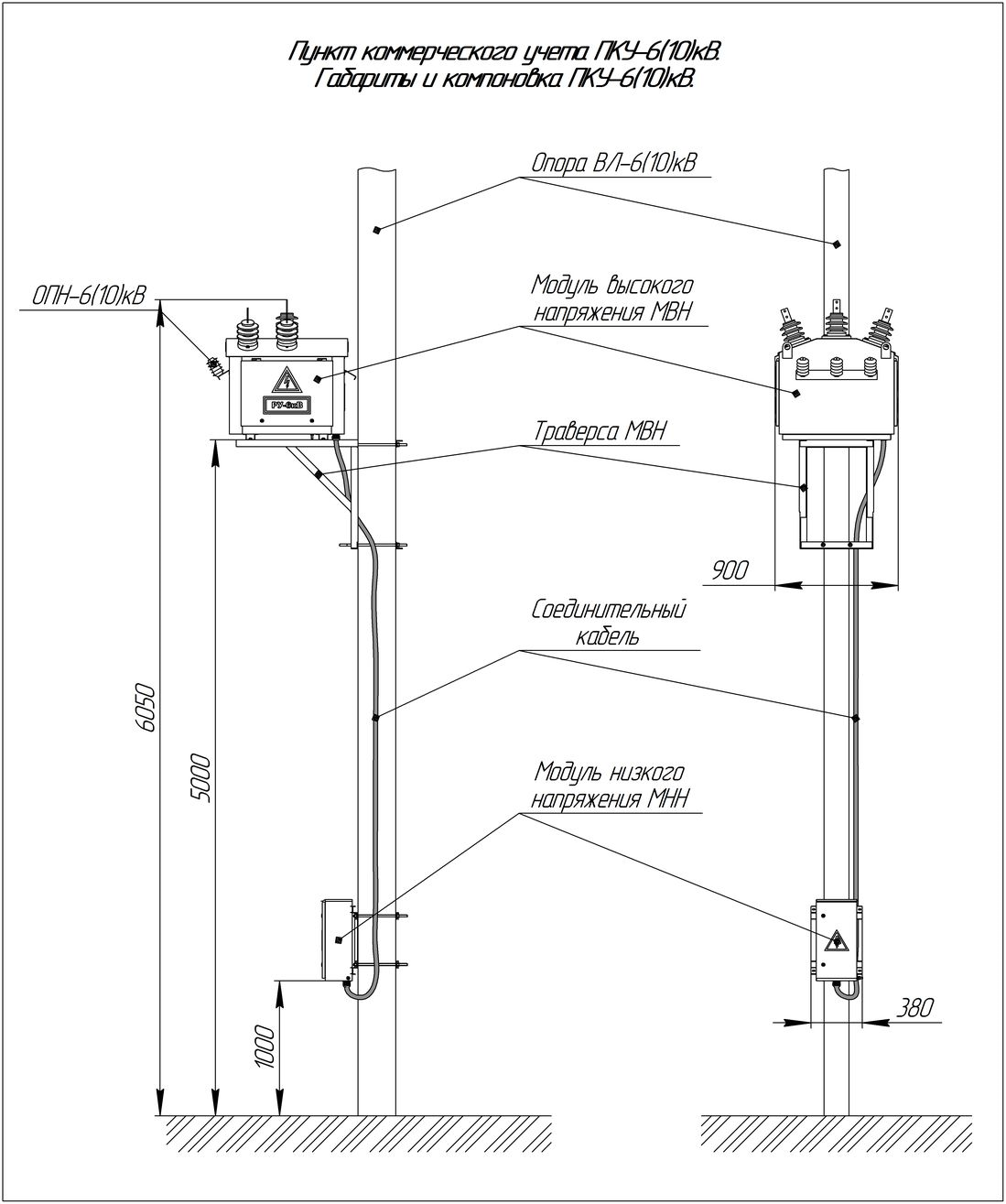

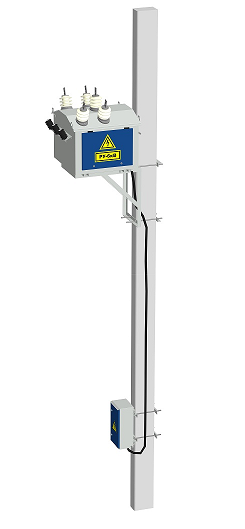

ПКУ – это устройство наружной установки, оборудование которой устанавливается на одной или нескольких опорах линий электропередачи. ПКУ-6(10) кВ состоит из высоковольтного модуля, в котором устанавливаются измерительные трансформаторы тока и напряжения 6(10) кВ; низковольтного модуля, в котором устанавливаются приборы учета, измерения, передачи и дополнительное оборудование. Соединение высоковольтного и низковольтного модулей выполнено при помощи контрольного кабеля. Установка и крепление ПКУ-6(10) кВ на опоре ЛЭП осуществляется при помощи кронштейнов.
