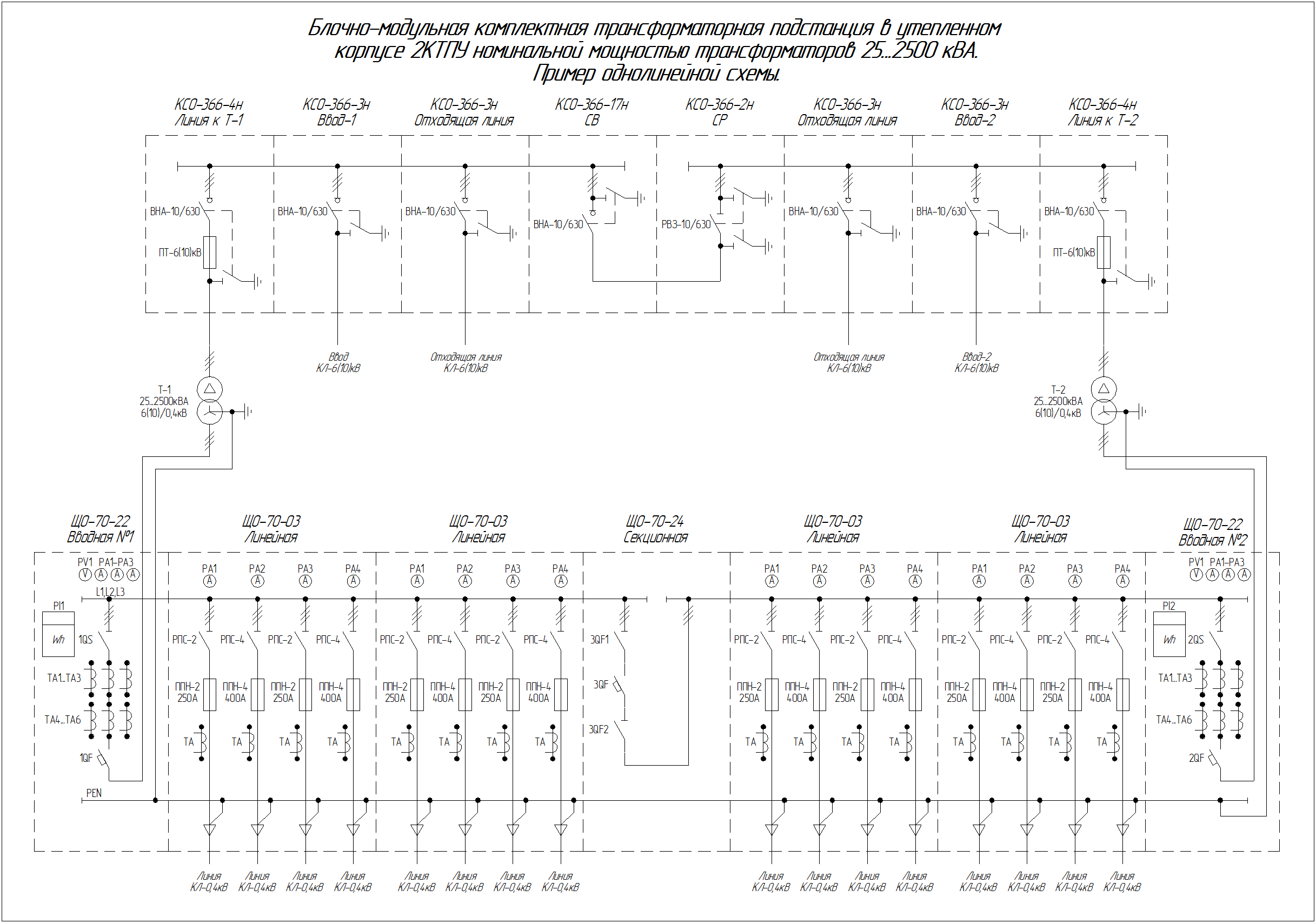

Типовые схемы

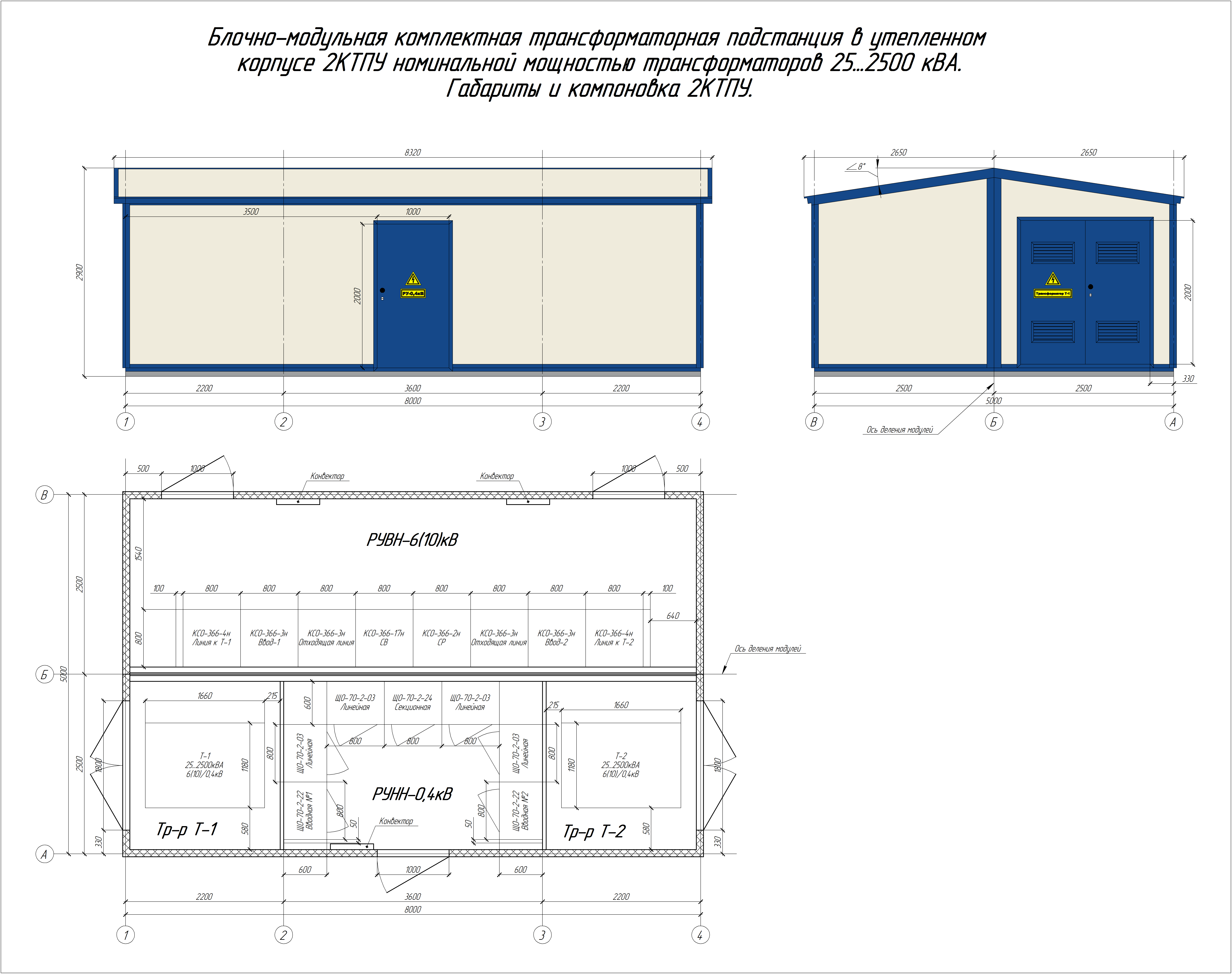

Габаритно-компоновочные решения
Реализованные проекты

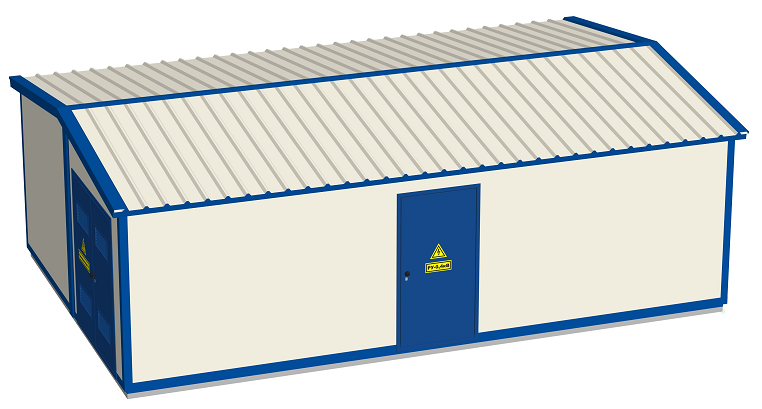

Комплектная трансформаторная подстанция в утепленном корпусе КТПУ – это электроустановка, предназначенная для приема, преобразования и распределения электроэнергии трехфазного переменного тока и состоящее из распределительного устройства со стороны высшего напряжения РУВН-6(10) кВ, одного или двух силовых трансформаторов мощностью 25-2500 кВА, распределительного устройства со стороны низшего напряжения РУНН-0,4кВ и шинопроводов между ними, поставляемых в утепленном блочно-модульном корпусе.
Область применения КТПУ: электроснабжение жилищно-коммунальных объектов, промышленных, нефтегазодобывающих, химических, энергетических предприятий, коттеджных поселков и зон индивидуальной застройки.
Оболочка КТПУ имеет утепленные стены, пол и потолок, а помещения РУВН-6(10) кВ и РУНН-0,4 кВ оборудованы конвекторами с термостатами для автоматического поддержания температуры не ниже температуры эксплуатации установленного оборудования. Утепленная оболочка КТПУ позволяет эксплуатировать и комфортно обслуживать оборудование при температуре окружающего воздуха до -60С.
|
Проект по изготовлению 2КТП-630/6/0,4
Корпус КТП выполнен в двухмодульном исполнении из «сэндвич панелей» габаритными размерами 10000х4800х3100мм.
Тип силовых трансформаторов: масляные герметичные типа ТМГ-21-630/6/0,4 с группой соединения Y/Yн-0.
РУВН: применены ячейки КСО «Онега» с вакуумными выключателями и блоками защиты «IPR-A».
РУНН: применены ячейки ЩО-70, в вводных и секционной ячейках установлены выкатанные автоматы Протон 25В с системой аварийного ввода резерва производства «Контактор». На отходящих линиях установлены автоматы ВА57-39 и ВА57-35 производства «КЭАЗ».
Учет: установлена система АСКУЭ на оборудование ООО «Матрица» применены счетчики NP73L.3-5-2 с маршрутизатором RTR 512.10-6L/EY ОПС: в КТП установлена охранно-пожарная сигнализация с контролем доступа и светозвуковой сигнализацией. Система реализована на приемно-контрольном приборе ВЭРС-ПК 8П. Собственные нужды подстанции питаются от щита ЩСН с системой АВР, в помещения РУВН и РУНН установлены обогреватели с автоматической системой поддержания заданной температуры. Освещение помещений подстанции с помощью светодиодных светильников.
|
| |
   |
|
Проект по изготовлению 2КТП-1250/10/0,4
Корпус КТП выполнен в двухмодульном исполнении из панелей «типа сэндвич» габаритными размерами 5900х6350х3100мм.
Тип силовых трансформаторов: масляные герметичные типа ТМГ-21-1250/10/0,4 с группой соединения Y/Yн-0.
РУВН: применены ячейки КСО-366 с выключателями нагрузки ВНА, для защиты трансформатора установлены предохранители ПКТ-103-10-160-31,5.
РУНН: применены ячейки ЩО-70, в вводных и секционной ячейках установлены выкатные автоматы корейского производства фирмы «HYUNDAY» с системой АВР. На отходящих линиях установлены автоматы ВА55-41, ВА57-35 и разъединители с плавкими вставками типа РПС. Для компенсации реактивной мощности на каждой секции шин установлена АУКМ мощностью 125 кВАр.
Учет ведется на вводах и отходящих линиях с помощью счетчиков активной энергии Меркурий 230AR-03CL.
ОПС: в КТП установлена охранно пожарная сигнализация с контролем доступа и светозвуковой сигнализацией. Система реализована на приемно-контрольном приборе Гранит-4.
Собственные нужды подстанции питаются от щита ЩСН с системой АВР, в помещения РУВН и РУНН установлены обогреватели с автоматической системой поддержания заданной температуры. Освещение помещений подстанции с помощью светодиодных светильников.
|
| |
|

|
| |
|
|
Проект по изготовлению 2КТП-2500/10/0,4
Корпус КТП выполнен в двухмодульном исполнении из панелей «типа сэндвич» габаритными размерами ДШВ-12000х5400х3100мм.
Тип силовых трансформаторов: масляные герметичные типа ТМГ-21-2500/10/0,4 с группой соединения Y/Yн-0
РУВН: для защиты трансформаторов применены ячейки КСО-206 с вакуумными выключателями и блоками защиты «БМРЗ-101», вводные и секционные ячейки укомплектованы выключателями нагрузки и разъединителями. Для охлаждения трансформаторов в трансформаторных отсеках установлены вытяжные вентиляторы STORM c датчиком температуры.
РУНН: применены ячейки ЩО-70, в вводных и секционных ячейках установлены выкатанные автоматы Протон 40В. В подстанции установлено 60 отходящих линий по двум секциям шин, защита линий обеспечена автоматами ВА57-39 и ВА57-35.
Учет ведется на вводах с помощью счетчиков активно-реактивной энергии Меркурий 230ART-03CLN ОПС: в КТП установлена охранно-пожарная сигнализация с контролем доступа и светозвуковой сигнализацией. Система реализована на приемно-контрольном приборе ВЭРС-ПК 8П. Собственные нужды подстанции питаются от щита ЩСН с системой АВР, в помещения РУВН и РУНН установлены обогреватели с автоматической системой поддержания заданной температуры. Освещение помещений подстанции с помощью светодиодных светильников.
|
| |
|

|
|
