Проект по изготовлению КТПН-1000 кВА 10/0,4кВ для нужд ООО «СГЭС» в г. Сургут

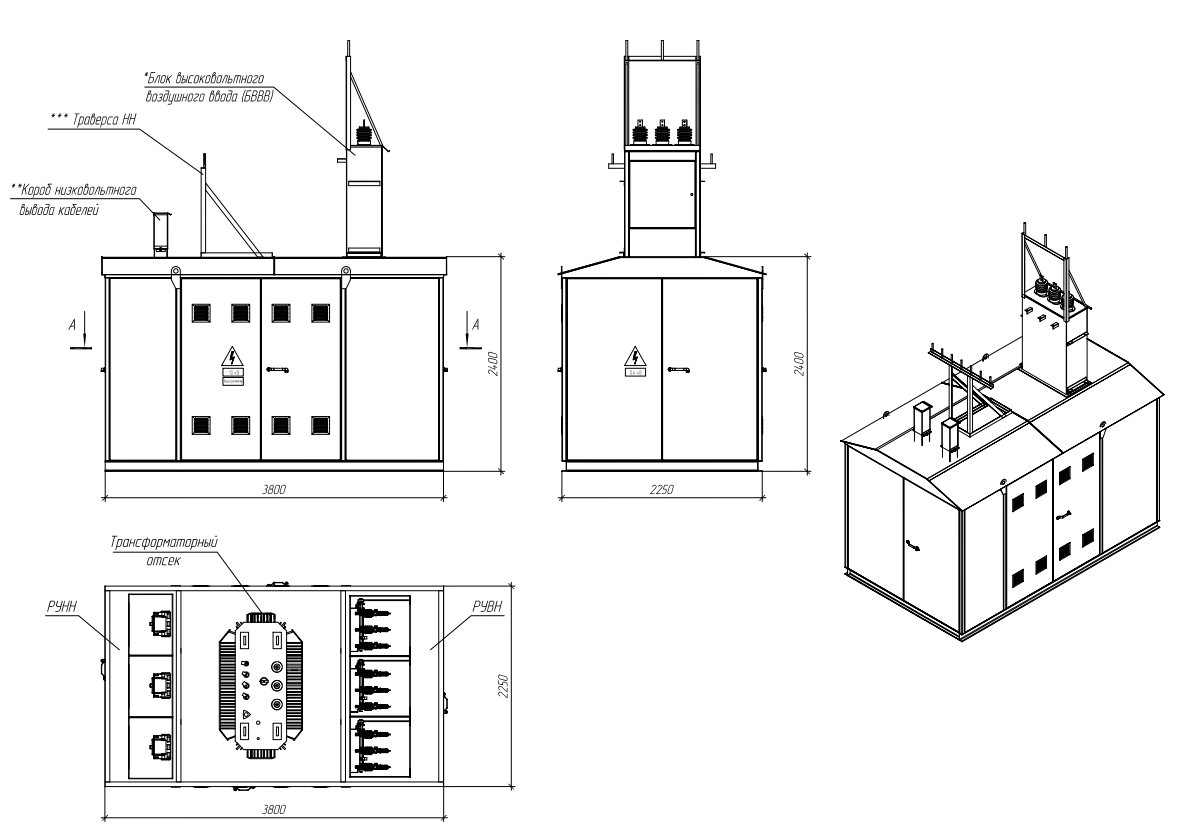

Корпус имеет габариты (ДхШхВ) 3800х2450х2400 мм, выполнен из стали толщиной 2 мм и окрашен антикоррозийной грунт-эмалью в серый цвет (RAL7035), ворота и двери, окрашены в синий (RAL5005).

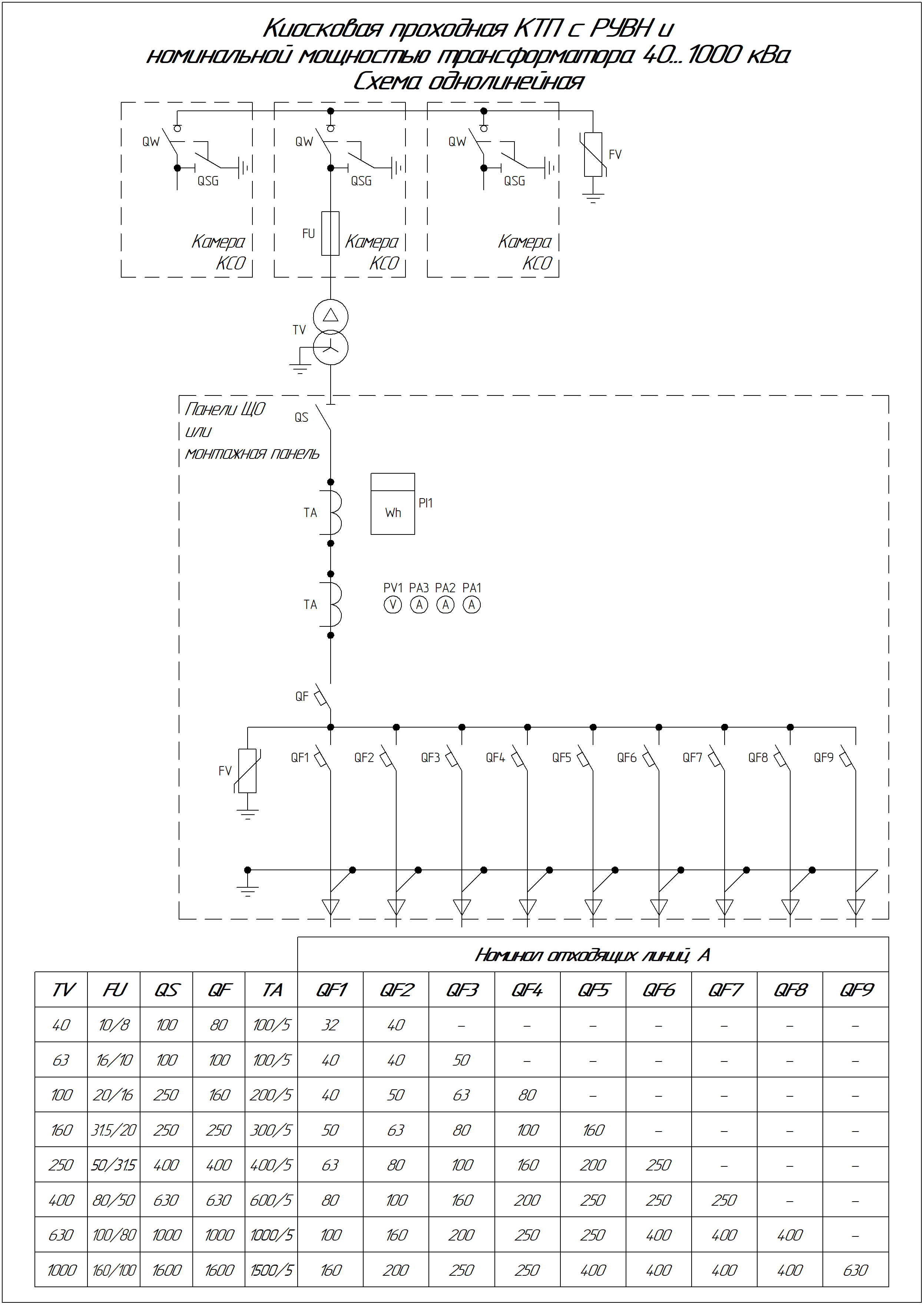

КТП состоит из трех отделенных друг от друга отсеков:
- отсек РУВН-10кВ, в котором расположена камера КСО-366 с выключателем нагрузки ВНА-10/630 и предохранителями ПКТ-10кВ 100А.
- отсек силового трансформатора, предназначенный для установки ТМГ мощностью 1000кВА (по требованию заказчика в комплект поставки не входит);
- отсек РУНН-0,4кВ, в котором размещаются две панели ЩО-70 с вводным рубильником PE19-43 3п 1600А (производитель «КЭАЗ»), вводным автоматом с моторным приводом ВА55-43 3п 1600А (производитель «Контактор» г. Ульяновск), автоматами отходящих линий ВА57-35 (производитель «КЭАЗ» г. Ульяновск).
На вводе и на двух отходящих линий 0,4кВ организован коммерческий учет при помощи счетчиков Меркурий 234ARTM-03 (производитель «Инкотекс»), которые установлены в щит учета ЩУ и подключается через трансформаторы тока ТТИ-100 - на вводе и ТТИ-А - на отходящих линиях (производитель «IEK»). Счетчик на вводе оснащен GSM-модемом для дистанционной передачи данных.
Для контроля тока и напряжения на вводе 0,4 кВ установлены три амперметра и один вольтметр с возможностью переключения измеряемого напряжения.
Для организации воздушного ввода 10кВ предусмотрен блок воздушного ввода, который устанавливается на крышу КТП.
|
