Проект по изготовлению 2КТПН-ПКК-630-10/0,4 для электроснабжения потребителей аэропорта Петропавловск-Камчатский (Елизово)

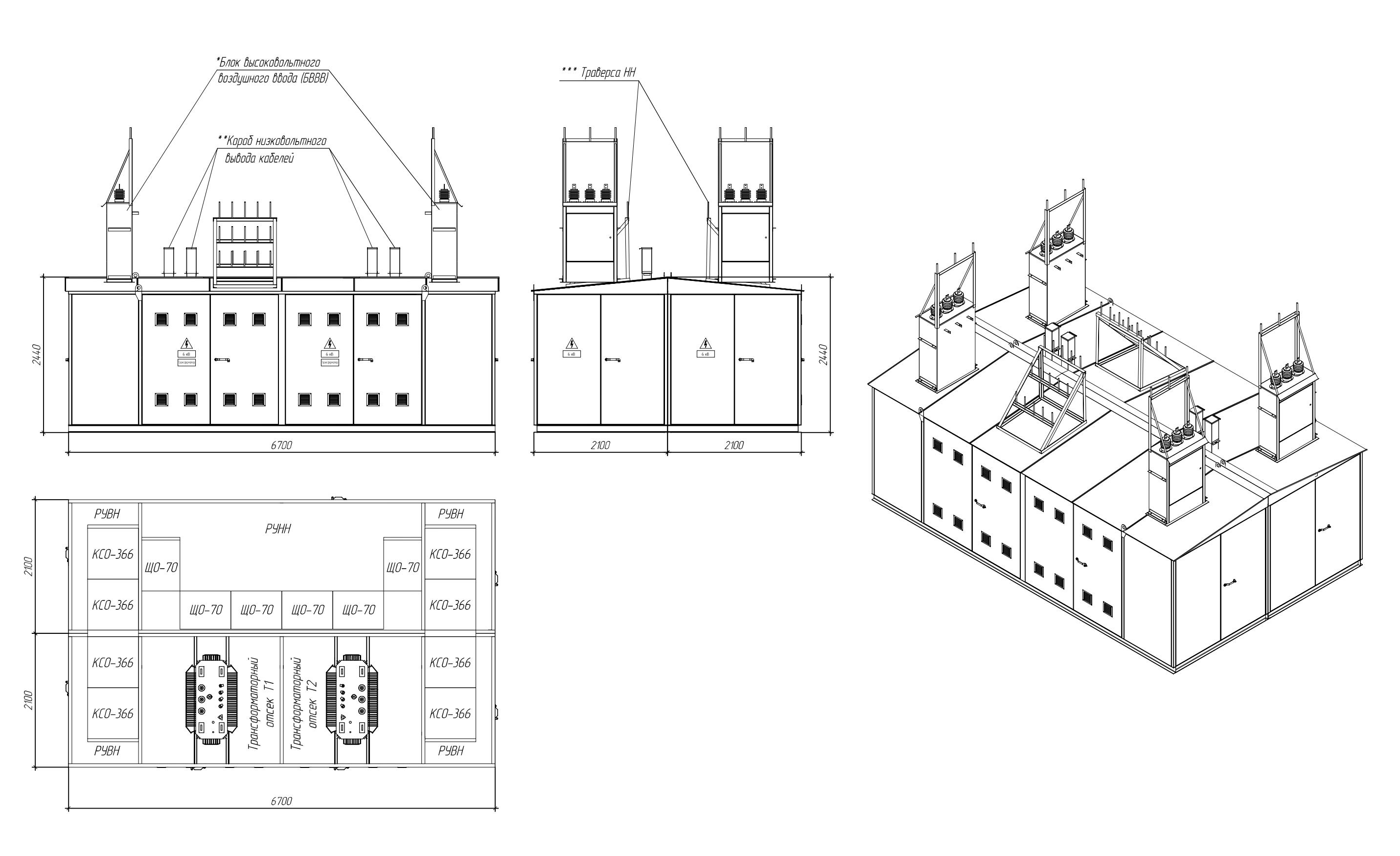

Корпус КТП состоит из двух модулей и имеет габариты (ДхШхВ) 8000х4400х2400 мм, выполнен из стали толщиной 2 мм и окрашен антикоррозийной грунт-эмалью согласно Федеральным авиационным правилам в красно-белые цвета.
В первом модуле КТП расположен отсек РУВН-10кВ, во-втором – отсек РУНН-0,4кВ, отсеки трансформатора Т-1 и Т-2:

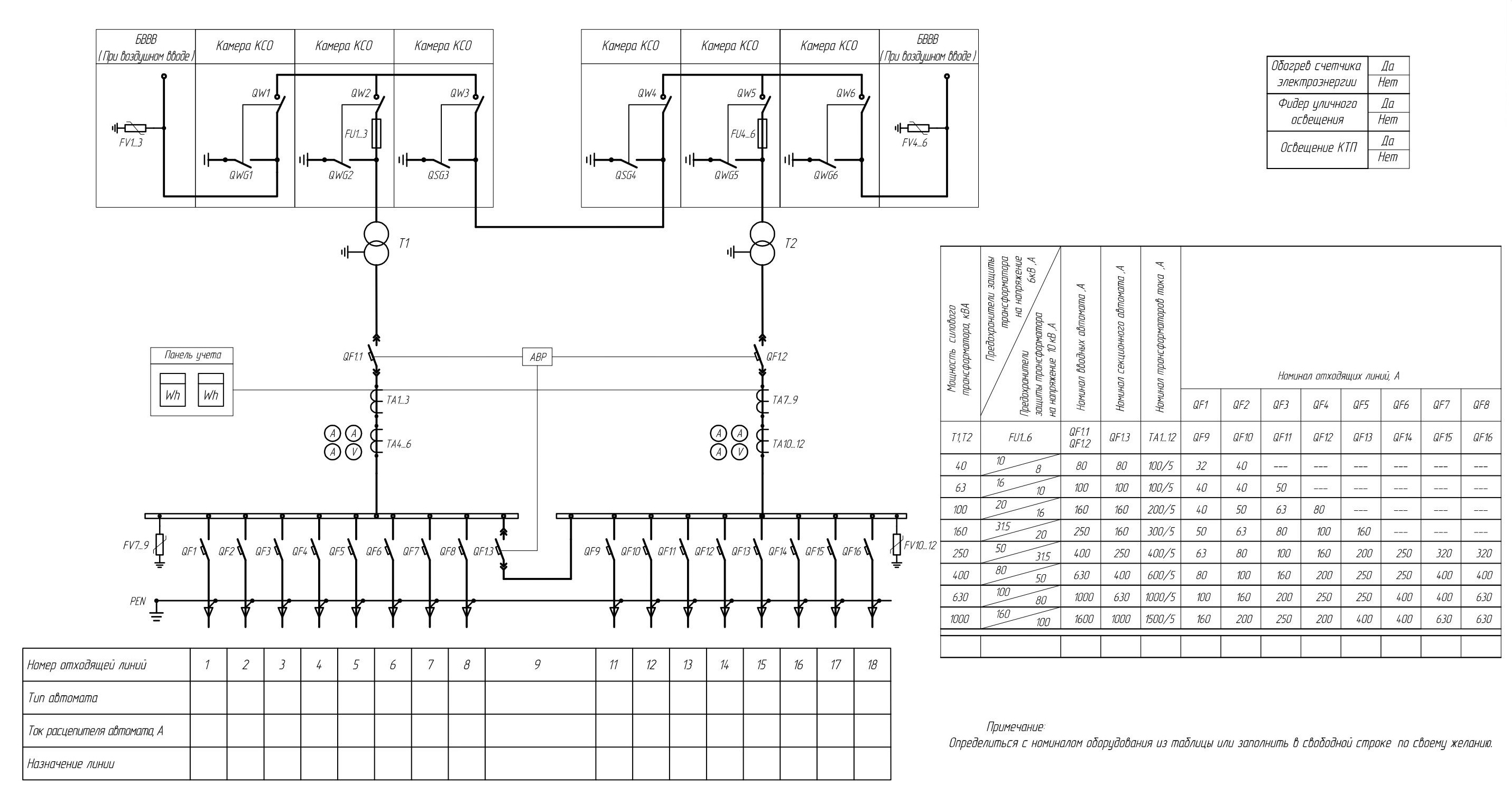

- в отсеке РУВН-10кВ расположены две секции камер КСО-366. Каждая секция состоит из одной ячейки КСО с установленным в ней вводным выключателям нагрузки ВНА-10/630, одной ячейки КСО с выключателем нагрузки ВНА-10/630 отходящей линии, одной ячейки КСО с выключателем нагрузки и предохранителями ПКТ-10кВ 80А линии к силовому трансформатору ТМГ. Между секциями установлена ячейка КСО-366 с секционным разъединителем РВЗ-10/630-III и вставка для подъема шин.
- в отсеках силовых трансформаторов Т-1 и Т-2 установлены масляные герметичные трансформаторы ТМГ21 мощностью 630кВА, напряжением 10/0,4кВ с соединением обмоток Д/Yн-11, производства «МТЗ им. Козлова» (г. Минск, Беларусь);
- в отсеке РУНН-0,4кВ располагаются две секции панелей ЩО-70, в которых установлены на каждой секции по одному вводному разъединителю РЕ19-41 3п 1000А, одному вводному автомату ВА55-41 3п 1000А (производитель «КЭАЗ») и автоматы отходящих линий 0,4кВ ВА55-41, ВА57-39, ВА57-35 (производитель «КЭАЗ»). Между секциями установлены два секционных разъединителя РЕ19-41 3п 1000А и секционный автомат ВА55-41 3п 1000А (производитель «КЭАЗ»). На отходящих линиях 0,4кВ при помощи счетчиков э/энергии Меркурий 230AR-03 (производитель «Инкотекс») организован коммерческий учет.
Для контроля напряжения на каждом вводе 0,4кВ установлены по одному вольтметру с возможностью переключения измеряемого напряжения.
Дополнительно в КТП организовано внутреннее освещение. Кроме того, КТП для обозначения габаритов, укомплектовано заградительными огнями ЗОМ.
|
